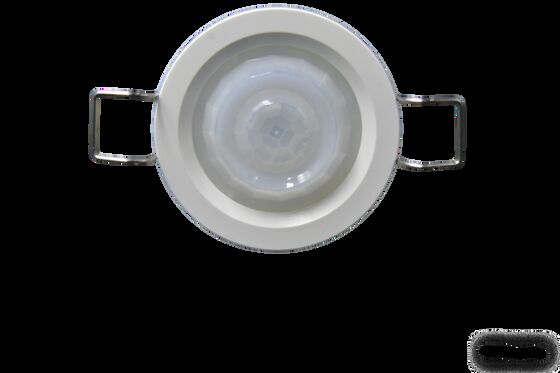

RS-485 プロトコルで 35mm 切断された PIR 天井マウント コリドール 占用センサー
商品の詳細
| 入力電圧 | 12-24VDC | 動作電流 | 20mA マックス |
|---|---|---|---|
| 消費電力 | ≤0.5W | 関数 | RS485 |
| 利用可能 | モーション検出,日光センサー | 取付高さ | 2.5-4m |
| インストール | フラッシュマウント | カットサイズ | Φ35mm |
| ハイライト | 35mm 天井PIR占用センサー,RS-485 コリジュールの動きセンサー,天井に設置されたPIRセンサー |
||
製品の説明
RS-485 プロトコル付き 35mm 切断式 PIR 天井マウント 廊下占有センサー
コンパクトな35mm切断型PIR天井マウント占拠センサー RS-485プロトコル通信を搭載し,特に廊下やトイレの動き検出アプリケーションのために設計されています.
主要 な 特徴
- 先進的なPIR運動検出技術
- 超ミニケース 平面フレズネルレンズ
- システム統合のためのRS485プロトコル出力
- 周囲の光を検出する能力
- 設定可能な日光制限値と報告モード
- 最大検出範囲:直径8〜10m
- 廊下やトイレの用途に最適
- 検出エリア,待機時間,デバイスIDのリモート設定
- 隠し,埋め込み装置の設計
- シームレスな天井統合のための超小型サイズ
テクニカル仕様
| 入力/出力パラメータ | |
|---|---|
| 入力電圧 | 12~24V DC |
| 定位電圧 | 12/24V DC |
| 稼動電流 | 最大 20mA |
| 電力消費量 | ≤0.5W @12/24V DC |
| 出力信号 | RS485 |
| センサーパラメータ | |
| 機能 | PIR モーション検出 + 日光センサー |
| 検知領域 | MH18 リモコン/RS485 設定 100%/75%/50%/25% |
| 待ち時間 | MH18 リモコン/RS485設定: 2s/30s/1min/3min/5min/10min/30min |
| 日光センサーの限界値 | MH18 リモコン/RS485 設定: 5lux/15lux/30lux/50lux/100lux/150lux/無効 |
| 半径検出範囲 | 3mの高さで移動する交差点: 4-5m @ 25°C (半径移動検出範囲が短くなる) |
| リモコン | 入手可能 |
| マウント高度 | 2.5-4m (典型的には3m) |
| 応用環境 | |
| 穴を掘る | Φ35mm |
| 作業温度 | -25°Cから+50°C (検出範囲は温度によって異なります) |
| 貯蔵温度 | -40°Cから+80°C |
| 保証 | 3年 (室内用品における製品品質問題については) |
| ワイヤー標準 | 線直径: 0.2-2.5mm 脱線長: 7-8mm |
| 認証基準 | |
| 証明書 | CE 準拠 |
| 環境要件 | RoHS に準拠する |
| IP 評価 | IP20 |
商品の大きさ
配線図
検出放射線パターン
検出信号情報
センサーは検出領域内で人間の動き信号を検出し,特に歩行などの重要な人間の動きに最適化されています.
リモコン (MH18)
RS485 プロトコル 仕様
| バウド率 | 9600 |
| データビット | 8 |
| ストップビット | 1 |
| 通信データタイプ | HEX TX/RX |
| データ コマンド インターバル | >210ms |
プロトコルコマンド構造
| DATA0 | DATA1 | DATA2 | DATA3 | DATA4 | DATA5/DATA6/DATA7 | DATA8 |
|---|---|---|---|---|---|---|
| フレームヘッダ | ID ハイビット | ID 低ビット | データの長さ | 機能 | 価値 | チェックコード |
プロトコルコマンド参照
| コマンド | 機能 | データ範囲 | R/W | デフォルト値 |
|---|---|---|---|---|
| 0x00 | コマンド値を読み取る | - | w | - |
| 0x03 | 出席者/欠席者報告 | 1〜2 | w/r | 01 |
| 0x05 | 検知エリア設定 | 0〜100 | w/r | 100% |
| 0x07 | ブロックする時間 | 0-FFFFFF | w | 0 |
| 0x08 | インディケーターのアクティベーション | 0 - 1 | w/r | 01 |
| 0x09 | 日光値報告 | 0-1200lux | r | - |
| 0x0A | 日光差値設定 | 10から100 | w/r | 10Lux |
| 0x0D | 保持時間設定 | 3-7200 | w/r | 30代 |
| 0x17 | ファームウェア バージョン | 0.00.0〜1000.0 | r | 現在のバージョン |
| 0x18 | デバイス ID を設定する | 0x0000-0xFFFF | w/r | 0xFFFF |
| 0x20 | 日光 補償 を 設定 する | 0x01-0x64 | w/r | 0x0a |
| 0x21 | デバイス ID を編集する | 0 - 1 | w | 0x00 |
| 0x22 | レポートまたは読み取りモード | 0 - 1 | w/r | 01 |
| 0x23 | ステータス フリップ | 1 | w | 1 |
| 0x25 | 日光の限界関数 | 0~1200ルックス65535 | w/r | 65535 |
| 0x26 | センサー機能のアクティベーション | 0 - 1 | w/r | 0 |
| 0x30 | 工場設定を復元する | 1 | w | - |
設置ガイドライン
- 電源が切断された状態で,資格のある電気技師が設置を行う必要があります.
- 最大4m高さ 室内でのみ温度敏感な場所から遠ざける
- 検知領域に大きな物体が遮断されないようにする (センサーは物体を通して検知できない)
- 強く 反射 する 物,Wi-Fi ルーター,マイクロ波 オーブン の 近く に 置く こと を 避ける
- 25°C環境に最適化された検出範囲 - 性能は温度によって異なります
- 触角運動に最適化された検出 - 半径運動の検出が短くなる
製品に関する免責事項
製品技術の複雑さとアプリケーション環境の違いにより,この仕様は参照のみとなります.我々は通知なしに製品仕様を変更する権利を留保し,法律的なコミットメントや保証を行わないユーザーは,製品経験に基づいて仕様の内容を補完または修正することを奨励します.
詳細な技術仕様とプロトコル文書については,製造者に直接相談してください.
