5年保証 5W 3時間の緊急用パック LiFePO4バッテリー 自動テストと自己テスト オプション
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 指定入力電圧 | 220〜240Vac 50Hz/60Hz | 非常用電源 | 5W （カスタマイズすることができる） |
|---|---|---|---|
| 緊急の時間 | 180分 (カスタマイズできる) | 保証 | 5年 |
| 負荷出力電圧 | 20~60Vdc | 作業温度 | 0°C~50°C |
| IP 評価 | IP20 | バッテリータイプ | ライフPO4 6.4V 3600mAh |
製品の説明

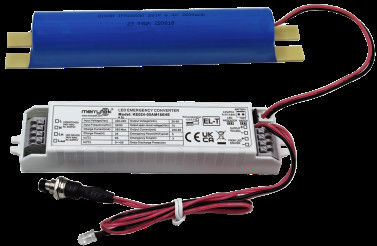

5年保証 5W 3時間非常用パック、LiFePO4バッテリー、自動テストおよび自己テストオプション
1. 説明
1) 広い出力電圧範囲を持つ定電力出力LED非常用電源。
2) 入力リレー切り替え。
3) 高安全性、高性能、長寿命のLifePO4バッテリー。
4) バッテリー管理付き。
5) 手動テストと自動テストの選択。
2. パラメータ
| 充電部 | KE024 | 02AM180HE | 03AM180HE | 04AM180HE | 05AM180HE | |
| 定格入力電圧 | 220-240Vac 50Hz/60Hz | |||||
| 定格入力電流 | 0.06A Max. @230Vac | |||||
| 入力突入電流 | 10A(Twidth=100us 50% Ipeak )@230Vac(全負荷でのコールドスタート) | |||||
| 力率 | ≥0.5@230Vac | |||||
| 入力電力 | <4W@230Vac | |||||
| バッテリー充電電流 | 250mA | 250mA | 350mA | 350mA | ||
| バッテリー充電時間 | 最大24時間 | |||||
| 非常用部 | 動作モード | 非常用モード | ||||
| 負荷タイプ | LED | |||||
| 非常用電力 | 2W | 2.5W | 4W | 5W | ||
| 非常用時間 | 3時間 | |||||
| 負荷出力電流 | 100-30mA | 125-41mA | 200-65mA | 250-80mA | ||
| 負荷出力電圧 | 20-60Vdc | |||||
| バッテリー | LifePO4 (バッテリー容量は25℃での非常用時間を満たしています) | 6.4V 1.8Ah | 6.4V 1.8Ah | 6.4V 3.6Ah | 6.4V 3.6Ah | |
| バッテリー保証 | 保証5年 @5～60℃。 | |||||
| 例外的なドライバ要件 | サージ電流 | 8A | ||||
| 入力電流 | 最大3A | |||||
| 出力電流 | 最大2A | |||||
| LED表示 (手動テスト) |
充電中 | 緑色点灯 | ||||
| 故障 | 緑色消灯 | |||||
| 非常機能テスト | 手動テスト | デフォルト | ||||
| 自動テスト | 設定可能 | |||||
| 自動テスト | 故障/テスト/ステータス | 理由 | 充電インジケータステータス | |||
| バッテリーは完全に充電され、動作しています | 標準的な日常使用 | |||||
| 緑色点灯 | ||||||
| バッテリー充電中 | 初期充電/バッテリーの補充 | |||||
| 緑色点滅1秒オン1秒オフ | ||||||
| 自動テスト3時間（12ヶ月ごと） | 定期的な自己テスト | |||||
| 緑色点滅3秒オン1秒オフ | ||||||
| 自動テスト5分（30日ごと） | 定期的な自己テスト | |||||
| 緑色点滅3秒オン3秒オフ | ||||||
| 持続時間テストの故障 | 自動テスト失敗 | |||||
| 赤色点滅0.5秒オン0.5秒オフ | ||||||
| LED故障 | プラグが差し込まれていないか、破損/故障 | |||||
| 赤色点滅2秒オン–2秒オフ | ||||||
| バッテリーが切断/故障 | プラグが差し込まれていないか、破損/故障 | |||||
| 赤色点灯 | ||||||
| 非常用保護 | バッテリーの過充電/過放電保護 | はい | ||||
| 出力過電圧保護 | はい | |||||
| 出力過負荷保護 | はい | |||||
| 出力短絡保護 | はい | |||||
|
動作 環境 |
動作温度/湿度 | 0℃～+50℃、湿度：20%～75%（結露なし） | ||||
| 保管温度/湿度 | -5℃～35℃ | |||||
| ケース最大温度(Tc) | 75℃ | |||||
|
安全性 & EMC
|
耐電圧 | 3000Vac 5mA 60s (入力 “L N” – 出力 “SEC+ SEC-) | ||||
| 安全規格 | EN61347-1、60598-2-22、61347-2-7、62034 | |||||
| EMC規格 | EN55015、EN61000-3-2、EN61000-3-3 | |||||
| バッテリー規格 | UN38.3 | |||||
| 環境保護要件 | RoHS準拠 | |||||
| 認証 | CE | |||||
| その他 | 入力/出力（端子/配線）仕様 | 圧着端子、電線径：0.5～0.75mm2 | ||||
| IP定格 | IP20 | |||||
| 保護の種類 | クラス2 | |||||
| 設置タイプ | 内蔵設置 | |||||
| 設置寸法 | 146*30*22.5mm | |||||
| 梱包要件 | 白箱+取扱説明書+仕切り板+外箱(K=A) | |||||
| 重量 | 75g (ドライバ) | |||||
| 寿命 | 5年 @Ta | |||||
|
注記: すべてのパラメータは、入力電圧230VAC、周囲温度25℃でテストされています。特に明記されていない限り。 |
||||||
3. バッテリー寸法（単位：mm）
図 A.
図 B.
図 C.
図 D.
4. コンバータ寸法
5. 配線図
または
6. 手動テストと自動テストスイッチ
7. 電線の準備
- 単線またはより線：0.5～0.75 mm2
- 端子から電線を取り付けたり取り外したりするには、ドライバーを使用してボタンを押し下げます
8. 手動テストと操作手順
1) 取り付け前に、ピンをショートさせてください：手動テスト。
2) 配線図に従って電線を接続します。
3) L、Nを電源オンにし、S1をオンにします。次に、負荷ランプが点灯し、非常用ドライバインジケータライトが緑色に変わり、非常用電源が正常に充電されます。スイッチS1をオフにすると、負荷ランプが消灯します。
4) 非常シミュレーション：スイッチをオンにすると、負荷ランプが点灯し、スイッチ（テストスイッチ）を押すと、非常用モードに切り替わり、非常用ドライバのインジケータライトが消灯します。スイッチ（テストスイッチ）を離すと、ランプはLEDドライバによって給電され、インジケータライトが点灯します。
9. 自動テスト & 操作手順
1) 取り付け前に、自動テストのためにピンを開いてください。
2) 配線図に従って電線を接続します。
3) L、Nを電源オンにし、クロックを開始し、定期的な自己テストを行います。バッテリーを交換するには、電源をオフにし、再タイマーを設定します。
10. バッテリーアプリケーションに関する注意
1) 通常の使用条件下では、バッテリーは半年ごとに再充電および放電する必要があります。
2) バッテリーを使用しない場合は、回路に接続しないでください。回路基板の自己消費によるバッテリーの過放電を防ぐためです。
3) 取り付けおよび使用する際は、バッテリーを熱源から遠ざけ、特定の動作温度範囲内でのみ使用してください。
4) バッテリーは、涼しく乾燥した環境に保管してください。
5) 長期間保管した後、バッテリーは必要に応じて12ヶ月ごとにサイクルされます。
6) AC電源がオフになり、クロックが7日間持続します。電源をオンにして、再タイマーを設定します。バッテリーを交換するには、電源をオフにし、再タイマーを設定します。
