5W 3時間持続時間 20-60Vdc メンテナンスのない緊急用パック 自律試験と手動試験 切り替え可能
商品の詳細
| 定格入力電圧 | 220〜240Vac 50Hz/60Hz | 緊急電源 | 5W |
|---|---|---|---|
| 緊急時 | 3時間 | 保証 | 5年 (バッテリーも含む) |
| 負荷出力電圧 | 20~60Vdc | 作業温度 | 0 ℃〜50℃ |
| IP評価 | IP20 | 電池のタイプ | ライフPO4 6.4V 3600mAh |
| ハイライト | 5W LED 緊急ドライバー,20-60Vdc 緊急用パック,自動試験 緊急運転手 |
||
製品の説明
5W 3時間の持続時間 20-60VDC 非メンテナンス自己テストおよび手動テスト切替可能非常用パック
製品概要
幅広い出力電圧範囲、入力リレー切り替え、および包括的な保護機能を備えた定電力出力LED非常用電源。
主な特徴
- 幅広い電圧範囲（20-60VDC）での定電力出力
- 入力リレー切り替え技術
- 複数の保護機能：バッテリー過充電、過放電、および出力短絡保護
- 自己テストモードと手動テストモードの切り替え可能
技術仕様
充電パラメータ
| パラメータ | KE023-05AM180HE |
|---|---|
| 定格入力電圧 | 220-240Vac 50Hz /60Hz |
| 定格入力電流 | 0.06A Max. @230Vac |
| 入力突入電流 | 10A(twidth=100uS 50% Ipeak )@230Vac(全負荷時のコールドスタート) |
| 力率 | ≥0.5@230Vac |
| 入力電力 | <4W |
| バッテリー充電電流（最大） | 350mA |
| バッテリー充電時間 | 最大24時間 |
非常用パラメータ
| パラメータ | 仕様 |
|---|---|
| 動作モード | 非常用モード |
| 負荷タイプ | LED |
| 非常用電力 | 5W |
| 非常用時間 | 3時間 |
| 負荷出力電流 | 250-80mA |
| 負荷出力電圧 | 20-60VDC |
バッテリー仕様
| リチウムイオンバッテリー | 6.4V 3600mAh（容量は25℃で非常用時間を満たします） |
|---|---|
| バッテリー保証 | 5年 |
ドライバーの要件
| サージ電流 | 8A |
|---|---|
| 入力電流 | 最大3A |
| 出力電流 | 2A |
LEDインジケータステータス
| ステータス | 理由 | 充電インジケータ |
|---|---|---|
| バッテリーは完全に充電され、動作しています | 標準的な日常使用 | 緑色点灯 |
| バッテリー充電中 | 初期充電/バッテリーの補充 | 緑色点滅1秒オン1秒オフ |
| 自動テスト3時間（12ヶ月ごと） | 定期的な自己テスト | 緑色点滅3秒オン1秒オフ |
| 自動テスト5分（30日ごと） | 定期的な自己テスト | 緑色点滅3秒オン3秒オフ |
| 持続時間テスト障害 | 年次3時間テストに失敗しました | 赤色点滅0.5秒オン0.5秒オフ |
| LED障害 | プラグが差し込まれていないか、損傷/故障しています | 赤色点滅2秒オン-2秒オフ |
| バッテリーが切断/故障 | プラグが差し込まれていないか、損傷/故障しています | 赤色点灯 |
保護機能
- バッテリー過充電/過放電保護：はい
- 出力過電圧保護：はい
- 出力過負荷保護：はい
- 出力短絡保護：はい
動作環境
| 動作温度/湿度 | 0℃…+50℃ 湿度; 20%-75%(結露なし) |
| 保管温度/湿度 | -5℃-35℃ |
| ケース最大温度(Tc) | 75℃ |
安全性とEMC適合性
| 耐電圧 | 3000Vac 5mA 60s (入力 "L N" - 出力 "SEC+ SEC-") |
| 安全規格 | EN61347-1、60598-2-22、61347-2-7、62034 |
| EMC規格 | EN55015、EN61000-3-2、EN61000-3-3 |
| バッテリー規格 | UN38.3 |
| 環境保護 | RoHS準拠 |
| 認証 | CE |
物理的仕様
| 入出力端子の仕様 | プレス端子、電線径：0.5-0.75mm² |
| IP定格 | IP20 |
| 保護の種類 | クラス2 |
| 設置タイプ | 内蔵設置 |
| 設置寸法 | 146×30×22.5mm |
| 重量：非常用電源 | 80±5g |
| 寿命 | 5年 @Ta |
すべてのパラメータは、特に明記されていない限り、入力電圧230VAC、環境温度25℃でテストされています。

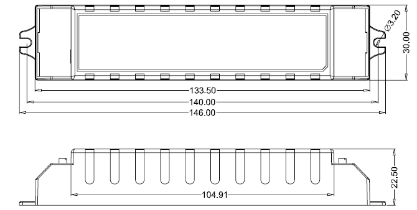

製品寸法
バッテリー寸法
図A
図B
図C
図D
配線図
図A
代替配線
図B
図C
図D
テストモードの選択
ワイヤーの準備
- 単線または撚り線タイプ：0.5 - 0.75mm²
- 端子からワイヤーにアクセスまたは取り外すには、ドライバーを使用してボタンを押し下げます
手動テスト操作手順
- 設置前に、ピンをショートに設定：手動テスト
- 配線図に従ってワイヤーを接続します
- L、Nを電源オンにし、S1をオンにします。次に、負荷ランプが点灯し、非常用ドライバーインジケータライトが緑色に点灯し、非常用電源が通常充電されます。スイッチS1をオフにすると、負荷ランプが消灯します
- 非常用シミュレーション：オンにすると、負荷ランプが点灯し、スイッチ（TEST SWITCH）を押すと、非常用モードに切り替わり、非常用ドライバーのインジケータライトが消灯します。スイッチ（TEST SWITCH）を離すと、ランプはLEDドライバーによって給電され、インジケータライトが点灯します
自動テスト操作手順
- 設置前に、ピンをオープンに設定：自動テスト
- 配線図に従ってワイヤーを接続します
- L、Nを電源オンにし、クロックを開始し、定期的な自己テストを行います。バッテリーを交換するには、電源をオフにして、再度時間を計ります
バッテリー使用上の注意
- 通常の使用条件下では、バッテリーは半年ごとに再充電および放電する必要があります
- バッテリーを使用しないときは、回路に接続しないでください。回路基板の自己消費によるバッテリーの過放電を防ぐためです
- 設置および使用する際は、バッテリーを熱源から遠ざけ、特定の動作温度範囲内でのみ使用してください
- バッテリーは、涼しく乾燥した環境に保管してください
- 長期間保管した後、バッテリーは必要に応じて12ヶ月ごとにサイクルされます
- AC電源がオフになり、クロックは7日間持続します。電源をオンにして、再度時間を計ります。バッテリーを交換するには、電源をオフにして、再度時間を計ります
