3W標準およびセルフテストの緊急パック,3時間の持続時間と80-200Vdc出力
商品の詳細
| 定格入力電圧 | 220〜240Vac 50Hz/60Hz | 非常用電源 | 3W （カスタマイズすることができる） |
|---|---|---|---|
| 緊急時 | 180分 (カスタマイズ可能) | 保証 | 5年 (バッテリーも含む) |
| 負荷出力電圧 | 80〜200Vdc | 作業温度 | 0℃～50℃ |
| IP等級 | IP20 | 電池のタイプ | ライフPO4 6.4V 1800mAh |
| ハイライト | 3W LED 緊急ドライバー,自己テスト緊急パック,80~200VDC 緊急運転手 |
||
製品の説明

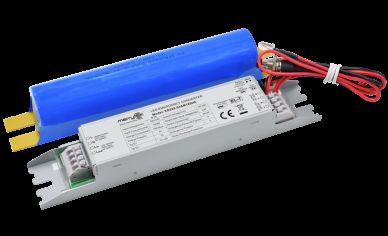

3W 標準およびセルフテスト緊急パック、3時間持続時間、80-200Vdc 出力
製品概要
ワイド出力電圧範囲の定電力出力LED緊急電源、入力リレー切り替えと高性能LiFePO4バッテリー技術を搭載。
- 入力リレー切り替え
- 高安全性、高性能、長寿命LiFePO4バッテリー
- 統合バッテリー管理システム
- 手動チェックおよびセルフチェック選択
技術パラメータ
充電部仕様
| パラメータ | KE028 | 02AM180HE | 03AM180HE | 04AM180HE | 05AM180HE |
|---|---|---|---|---|---|
| 定格入力電圧 | 220-240Vac 50Hz/60Hz | ||||
| 定格入力電流 | 0.06A 最大 @230Vac | ||||
| 入力突入電流 | 10A (T幅=100us 50% Iピーク) @230Vac (コールドスタート、全負荷時) | ||||
| 力率 | ≥0.5@230Vac | ||||
| 入力電力 | <4W@230Vac | ||||
| バッテリー充電電流 | 200mA | 200mA | 350mA | 350mA | |
| バッテリー充電時間 | 24時間 最大 | ||||
緊急部仕様
| パラメータ | 仕様 |
|---|---|
| 動作モード | 緊急モード |
| 負荷タイプ | LED |
| 緊急電力 | 2W | 2.5W | 4W | 5W |
| 緊急時間 | 3時間 |
| 負荷出力電流 | 25-10mA | 31-12mA | 50-20mA | 57-23mA |
| 負荷出力電圧 | 80-200Vdc |
バッテリー仕様
| パラメータ | 仕様 |
|---|---|
| LiFePO4 (バッテリー容量は25℃での緊急時間に相当) | 6.4V 1.8Ah | 6.4V 1.8Ah | 6.4V 3.6Ah | 6.4V 3.6Ah |
| バッテリー保証 | 保証 5年 @5～60℃ |
例外ドライバー要件
| パラメータ | 仕様 |
|---|---|
| サージ電流 | 8A |
| 入力電流 | 3A 最大 |
| 出力電流 | 2A 最大 |
LED表示 (手動テスト)
| ステータス | インジケーター |
|---|---|
| 充電中 | 緑ランプ |
| 故障 | 緑ランプ消灯 |
緊急機能テスト
| テストタイプ | 設定 |
|---|---|
| 手動テスト | デフォルト |
| 自動テスト | 設定可能 |
自動テストインジケーター
| 故障/テスト/ステータス | 理由 | 充電インジケーターの状態 |
|---|---|---|
| バッテリーは完全に充電され、動作可能です | 標準的な日常使用 | ソリッドグリーン |
| バッテリー充電 | 初回充電/バッテリー補充 | 点滅グリーン 1秒点灯 1秒消灯 |
| 自動テスト 3時間 (12ヶ月ごと) | 定期セルフテスト | 点滅グリーン 3秒点灯 1秒消灯 |
| 自動テスト 5分 (30日ごと) | 定期セルフテスト | 点滅グリーン 3秒点灯 3秒消灯 |
| 持続時間テスト故障 | 自動テスト失敗 | 点滅レッド 0.5秒点灯 0.5秒消灯 |
| LED故障 | 未接続または破損/故障 | 点滅レッド 2秒点灯 - 2秒消灯 |
| バッテリー切断/故障 | 未接続または破損/故障 | ソリッドレッド |
緊急保護機能
| 保護タイプ | 利用可能 |
|---|---|
| バッテリー過充電/過放電保護 | はい |
| 出力過電圧保護 | はい |
| 出力過負荷保護 | はい |
| 出力短絡保護 | はい |
動作環境
| パラメータ | 仕様 |
|---|---|
| 動作温度/湿度 | 0℃～+50℃、湿度: 20%-75% (結露なきこと) |
| 保管温度/湿度 | -5℃～35℃ |
| ケース最大温度 (Tc) | 75℃ |
安全・EMC準拠
| 規格/パラメータ | 仕様 |
|---|---|
| 耐電圧 | 3000Vac 5mA 60s (入力 "L N" - 出力 "SEC+ SEC-") |
| 安全規格 | EN61347-1, 60598-2-22, 61347-2-7, 62034 |
| EMC規格 | EN55015, EN61000-3-2, EN61000-3-3 |
| バッテリー規格 | UN38.3 |
| 環境保護要件 | RoHS準拠 |
| 認証 | CE |
物理仕様
| パラメータ | 仕様 |
|---|---|
| 入出力 (端子/配線) 仕様 | プッシュ端子、線径: 0.5-0.75mm² |
| IP等級 | IP20 |
| 保護クラス | クラス2 |
| 取り付けタイプ | 内蔵取り付け |
| 取り付け寸法 | 146×30×22.5mm |
| 梱包要件 | ホワイトボックス + 取扱説明書 + 仕切り + 外箱 (K=A) |
| 重量 | 75g (ドライバー) |
| 寿命 | 5年 @Ta |
寸法
LED変換キット寸法図 (単位: mm)
バッテリー寸法図 (単位: mm)
図A
図B
図C
図D
配線図
LED変換キット配線図 オプション1
または
LED変換キット配線図 オプション2
手動および自動テスト設定交換
ワイヤ準備
- 単線または撚り線タイプ: 0.5 - 0.75mm²
- 端子へのワイヤのアクセスまたは取り外しには、ドライバーを使用してボタンを押し下げてください
手動テストと操作手順
- 取り付け前に、ピンをショートさせてください: 手動テスト。
- 配線図に従ってワイヤを接続してください。
- L、N電源投入、S1をオンにします。その後、負荷ランプが点灯し、緊急ドライバーのインジケーターライトが緑色になり、緊急電源が正常に充電されます。スイッチS1をオフにすると、負荷ランプが消灯します。
- 緊急シミュレーション: オンにし、負荷ランプを点灯させ、スイッチ (テストスイッチ) を押してから緊急モードに切り替えると、緊急ドライバーのインジケーターライトが消灯します。スイッチ (テストスイッチ) を離すと、ランプはLEDドライバーから給電され、インジケーターライトが点灯します。
自動テストと操作手順
- 取り付け前に、ピンを開いてください: 自動テスト。
- 配線図に従ってワイヤを接続してください。LED緊急ドライバーのテストスイッチを取り外してください。
- L、N電源投入、時計を開始し、定期的なセルフテストを行います。バッテリーを交換する場合は、電源をオフにして、再設定してください。
バッテリー使用上の注意
- バッテリーは通常の条件下で半年に一度充電および放電する必要があります。
- 回路基板の自己消費によるバッテリーの過放電を防ぐため、バッテリーを使用しないときは回路に接続しないでください。
- 設置および使用時は、バッテリーを熱源から遠ざけ、指定された動作温度範囲でのみ使用してください。
- バッテリーは涼しく乾燥した環境で保管する必要があります。
- 長期間保管後、バッテリーは必要に応じて12ヶ月ごとにサイクルされます。
- AC電源がオフの場合、時計は7日間持続します。電源をオンにして再設定してください。バッテリーを交換する場合は、電源をオフにして、再設定してください。
注: すべてのパラメータは、特に指定がない限り、入力電圧230Vac、環境温度25℃でテストされています。
