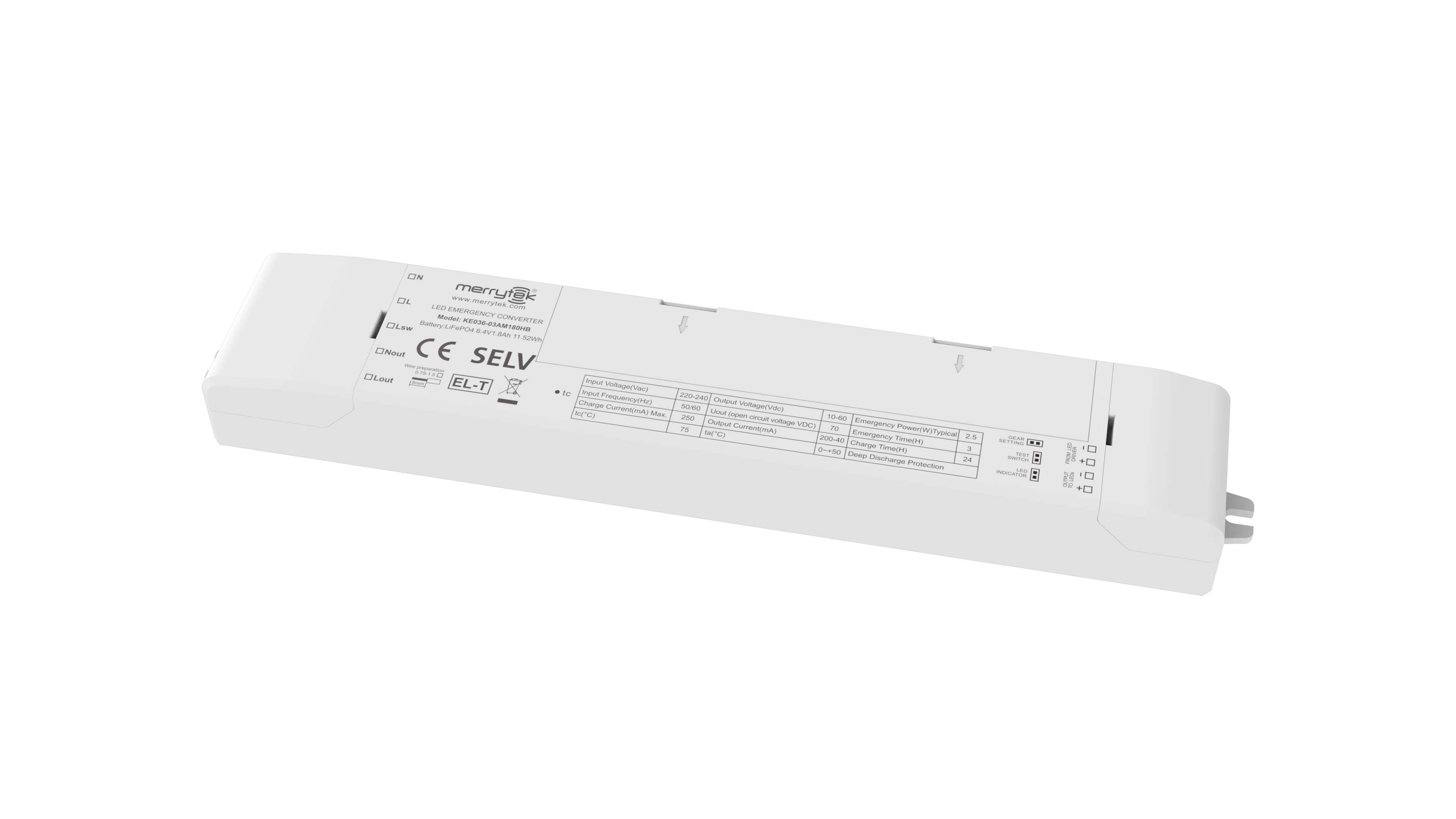

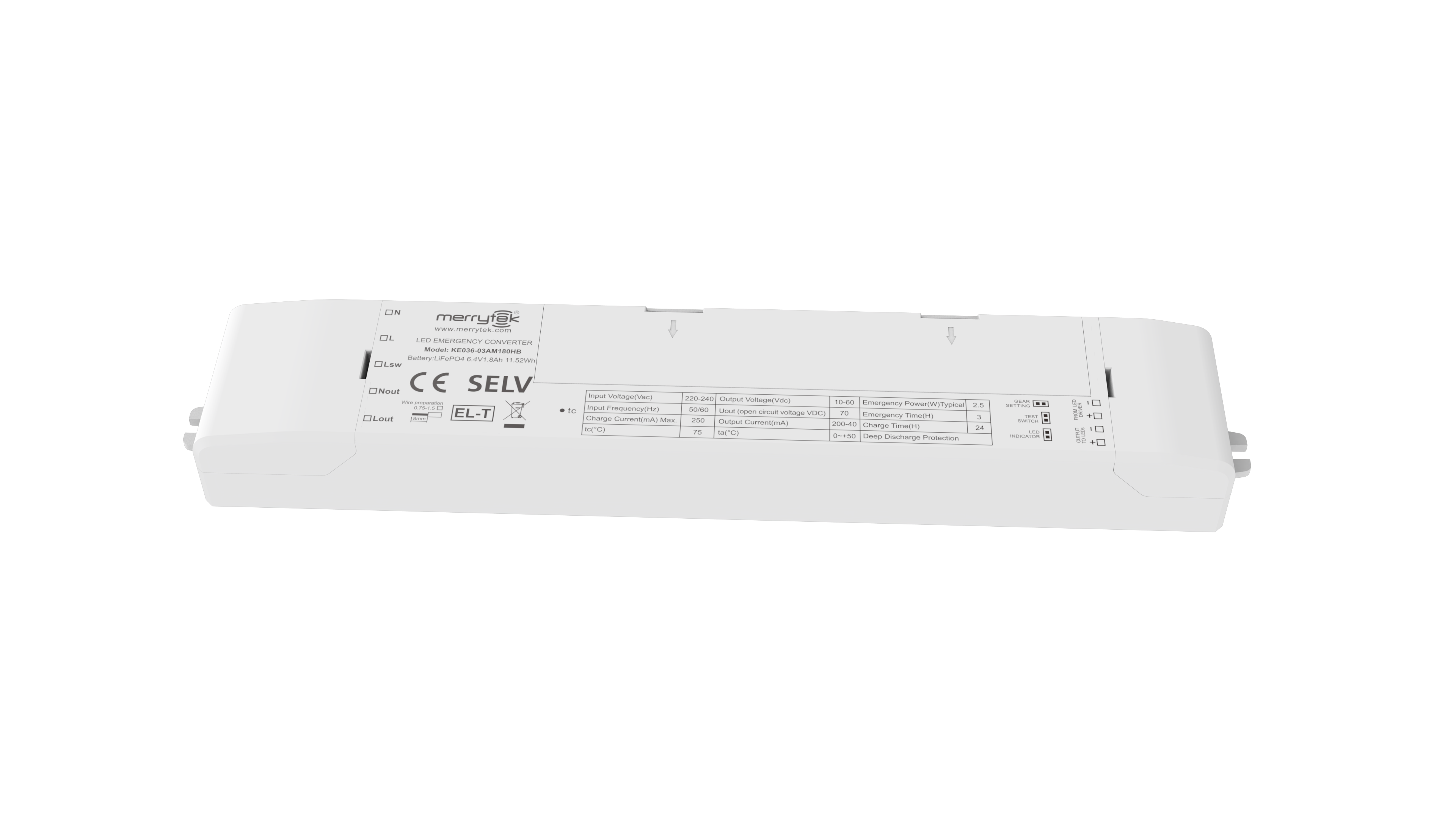

2W メンテナンスのない緊急用パック 3時間の使用期間と5年間の保証
商品の詳細
| 定格入力電圧 | 220〜240Vac 50Hz/60Hz | 緊急電源 | 2W (カスタマイズ可能) |
|---|---|---|---|
| 緊急時 | 180分 (カスタマイズ可能) | 保証 | 5年 |
| 負荷出力電圧 | 10-60Vdc | 作業温度 | 0 ℃〜50℃ |
| IP等級 | IP20 | 電池のタイプ | ライフPO4 6.4V 1800mAh |
| ハイライト | 2W LED 緊急ドライバー,維持されていない緊急用パック 3時間,緊急運転手 5年保証 |
||
製品の説明

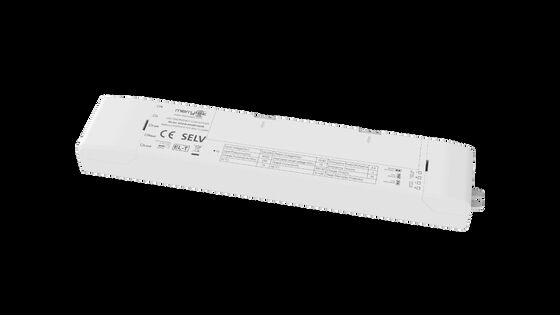

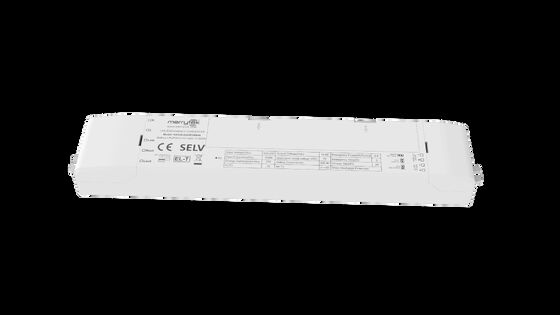

2W 非メンテナンス緊急パック、3時間の持続時間、5年間の保証
製品概要
幅広い出力電圧範囲、5年間の保証付きのLifePO4バッテリー技術を特徴とする、定電力出力LED非常用電源。
- 幅広い出力電圧範囲の定電力出力LED非常用電源
- 入力リレー切り替え
- 高い安全性、高性能、長寿命のLifePO4バッテリー
- 統合バッテリー管理システム
- 標準および自己テスト緊急パック
技術的パラメータ
| 充電部 | ||
|---|---|---|
| 型番 | KE036-02AM180HB | |
| 定格入力電圧 | 220-240Vac 50Hz/60Hz | |
| 定格入力電流 | 0.06A Max. @230Vac | |
| 入力突入電流 | 10A(Twidth=100us 50% Ipeak) @230Vac (全負荷時のコールドスタート) | |
| 力率 | ≥0.5@230Vac | |
| 入力電力 | <4W@230Vac | |
| バッテリー充電電流 | 250mA Max. | |
| バッテリー充電時間 | 24時間 Max. | |
| 非常用部 | ||
| 動作モード | 非常モード | |
| 負荷タイプ | LED | |
| 非常用電力 | 2W | |
| 非常用時間 | 3時間 | |
| 負荷出力電流 | 200-30mA | |
| 負荷出力電圧 | 10-60Vdc | |
| バッテリー | ||
| LifePO4 (バッテリー容量は25℃での非常用時間を満たしています) | 6.4V 1.8Ah | |
| バッテリー保証 | 保証5年 @25℃ | |
製品寸法
単位：mm
配線図
基本配線図
図A：LEDドライバーとLEDモジュール付き
図B：LEDモジュール付き
図C：LEDモジュールとのループイン＆アウト
操作説明
手動テストモード
- 設置前に、ピンをショートに設定：手動テスト
- 配線図に従って配線します
- L、Nを電源に接続し、S1をオンにします。すると、負荷ランプが点灯し、非常用ドライバーのインジケーターライトが緑色に点灯し、非常用電源が正常に充電されます。スイッチS1をオフにすると、負荷ランプが消灯します。
- 非常シミュレーション：スイッチをオンにすると、負荷ランプが点灯し、スイッチ（TEST SWITCH）を押すと、非常モードに切り替わり、非常用ドライバーのインジケーターライトが消灯します。スイッチ（TEST SWITCH）を離すと、ランプはLEDドライバーによって給電され、インジケーターライトが点灯します。
自動テストモード
- 設置前に、ピンをオープンに設定：自動テスト
- 配線図に従って配線します。LED非常用ドライバーのテストスイッチを取り外します
- L、Nを電源に接続し、クロックを開始し、定期的な自己テストを実行します。バッテリーを交換するには、電源をオフにして、再度時間を計ります
バッテリー使用上の注意
- 通常の使用条件下では、バッテリーは半年ごとに再充電および放電する必要があります
- バッテリーを使用しないときは、回路に接続しないでください。回路基板の自己消費によるバッテリーの過放電を防ぐためです
- 設置および使用する際は、バッテリーを熱源から遠ざけ、特定の動作温度範囲内でのみ使用してください
- バッテリーは、涼しく乾燥した環境で保管する必要があります
- 長期間保管した後、バッテリーは6か月ごとに必要に応じてサイクルされます
- AC電源がオフになり、クロックは7日間持続します。電源をオンにして、再度時間を計ります。バッテリーを交換するには、電源をオフにして、再度時間を計ります
すべてのパラメータは、入力電圧230VAC、周囲温度25℃でテストされています。特に明記されていない限り。
