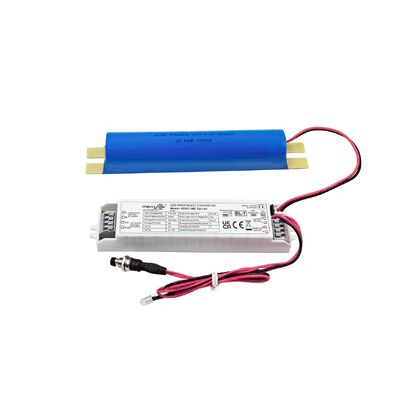

5W LED 非常用パック、3時間の持続時間、5年間の保証付き手動テストボタン
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 定格入力電圧 | 220〜240Vac 50Hz/60Hz | 緊急電源 | 5W （カスタマイズすることができる） |
|---|---|---|---|
| 緊急時 | 180分 (カスタマイズ可能) | 保証 | 5年 |
| 負荷出力電圧 | 80〜200Vdc | 作業温度 | 0 ℃〜50℃ |
| IP等級 | IP20 | 電池のタイプ | ライフPO4 6.4V 3600mAh |
製品の説明
5W LED 非常用パック 3 時間持続と手動テストボタンを 5 年間の保証
1記述
1) 常時出力 LED 非常電源 輸出電圧の範囲が広い
2) 入力リレーの切り替え
3) 高安全性,高性能,長寿命のライフPO4電池
4) バッテリー管理
5) 手動試験と自動試験選択
2.パラメータ
|
充電部分 |
KE027 |
02: 00AM180HE |
03AM180HE |
午前4時180分 |
05AM180HE |
|
|
指定入力電圧 |
220-240Vac 50Hz/60Hz |
|||||
|
定数入力電流 |
0.06A 最大 |
|||||
|
入力電流 |
10A(T幅=100us 50% イピーク ) @230Vアクセスフルロードで冷却開始) |
|||||
|
パワーファクター |
≥0.5@230Vac |
|||||
|
入力電源 |
<4W@230Vアク |
|||||
|
バッテリーの充電電流 |
250mA |
250mA |
350mA |
350mA |
||
|
バッテリー充電時間 |
最大24時間 |
|||||
|
緊急部分 |
動作モード |
緊急モード |
||||
|
負荷タイプ |
LED |
|||||
|
緊急電源 |
2W |
2.5W |
4W |
5W |
||
|
緊急時 |
3時間 |
|||||
|
負荷出力電流 |
25〜10mA |
31〜12mA |
50〜20mA |
65〜25mA |
||
|
負荷出力電圧 |
80〜200Vdc |
|||||
|
バッテリー |
ライフPO4 (電池容量は25°Cで緊急時を満たす) |
6.4V 1.8Ah |
6.4V 1.8Ah |
6.4V 3.6Ah |
6.4V 3.6Ah |
|
|
バッテリー保証 |
保証5年数@5~60°C |
|||||
|
例外運転手要件 |
突発電流 |
8A |
||||
|
入力電流 |
3マックス |
|||||
|
出力電流 |
2マックス |
|||||
|
LED表示 |
充電 |
グリーンライト |
||||
|
欠点 |
緑灯が消えた |
|||||
|
緊急機能試験 |
手動試験 |
デフォルト |
||||
|
オートテスト |
設定可能 |
|||||
|
自動テスト |
障害/テスト/状態 |
理由 |
充電指標の状態 |
|||
|
バッテリーは完全に充電され,動作しています. |
標準日用 |
|
||||
|
緑色 |
||||||
|
バッテリー充電 |
初期充電/バッテリー充電 |
|
||||
|
緑色が点滅する 1秒で1秒オフ |
||||||
|
自動テスト 3時間 (12ヶ月ごとに) |
定期的な自己検査 |
|
||||
|
緑色が点滅する 3秒から1秒 |
||||||
|
自動テスト 5分 (30日ごとに) |
定期的な自己検査 |
|
||||
|
緑が点滅する 3秒で3秒オフ |
||||||
|
持続試験の誤差 |
自動テスト失敗 |
|
||||
|
赤色が点滅する 0.5秒で 0.5秒オフ |
||||||
|
LEDの欠陥 |
接続されていないか,損傷/障害がある |
|
||||
|
赤点滅 2秒 2秒オフ |
||||||
|
バッテリー 切断/障害 |
接続されていないか,損傷/障害がある |
|
||||
|
固い赤 |
||||||
|
緊急保護 |
バッテリーの過剰充電/深度放電保護 |
そうだ |
||||
|
出力超電圧保護 |
そうだ |
|||||
|
出力過負荷保護 |
そうだ |
|||||
|
出力短回路保護 |
そうだ |
|||||
|
運用 環境 |
動作温度/湿度 |
0°C...+50°C湿度:20%75% (((凝縮物なし) |
||||
|
貯蔵温度/湿度 |
-5°C~35°C |
|||||
|
ケースマックス Temp ((Tc) |
75°C |
|||||
|
安全性 EMC
|
電圧に耐える |
3000バック 5mA 60s (インプット ¥L N ¥出力 ¥SEC+SEC) |
||||
|
安全基準 |
EN61347-1 60598-2-22,61347-2-7,62034 |
|||||
|
EMC規格 |
EN55015,EN61000-3-2,EN61000-3-3 |
|||||
|
バッテリー規格 |
UN383 |
|||||
|
環境保護の要件 |
RoHS に準拠する |
|||||
|
認定 |
CE |
|||||
|
ほか |
入力/出力ターミナル/ワイヤリング) 仕様 |
プレス・ターミナル ワイヤー 直径:0.5-0.75 mm2 |
||||
|
IP 評価 |
IP20 |
|||||
|
保護の種類 |
クラス2 |
|||||
|
装置の種類 |
内蔵装置 |
|||||
|
装置の寸法 |
146*30*22.5mm |
|||||
|
梱包の要件 |
白い箱+操作説明書+紙箱+外装紙箱 (K=A) |
|||||
|
体重 |
75g (運転手) |
|||||
|
寿命 |
5 年@タ |
|||||
|
注記: すべてのパラメータは,入力電圧でテストされます.230VAC,環境温度は 25°C で,別の規定がない限り. |
||||||
3寸法 (単位:mm)
4配線図
または
5.手動テストと自動テストのスイッチ
6.ワイヤの準備
- 固い線または鎖状のワイヤタイプ:0.5~0.75mm2
- 端末からワイヤーをアクセスまたは取り除くために,ボタンを下に押すスクリュードライバーを使用
7.手動試験と操作説明書
1) 設置前に,ピンを短く設定します: 手動テスト.
2) ワイヤリング図に従ってワイヤーを接続します.
3) L,N電源をオンに,S1を切り替える.その後,負荷ランプをオンに,緊急運転手の指示灯が緑色になります,緊急電源は通常充電されます.スイッチをオフにS1,負荷ランプが消える.
4) 非常事態シミュレーション: オン,負荷ランプがオン,スイッチを押す (テストスイッチ),その後,非常事態モードに切り替え,緊急運転手の指示灯が消されます.スイッチを解放する (テストスイッチ)指示灯が点灯します. 指示灯が点灯します
8.自動テスト操作説明書
1) 設置前に,自動試験のためにピンを開けます.
2) ワイヤリング図に従ってワイヤーを接続します.
3) L,N電源をオンに,時計を起動し,定期的な自己テスト. バッテリーを交換するには,電源をオフに,および再タイム.
9.バッテリー使用に関する通知
1) バッテリーは通常の使用条件下では半年に一度充電・放電されるべきです.
2) バッテリーが使用されていないときに電路に接続しないでください.
3) バッテリーを設置し使用する際に熱源から遠ざけ,特定の作業温度範囲内でのみ使用してください.
4) バッテリーを涼しく乾燥した環境で保管してください.
5) 長時間保存後,必要に応じて12ヶ月ごとに電池を回転させます.
6) AC電源がオフで,時計は7日間持続します.電源をオンにして再タイムします.バッテリーを交換するには,電源をオフにして再タイムします.
