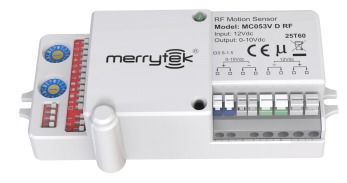

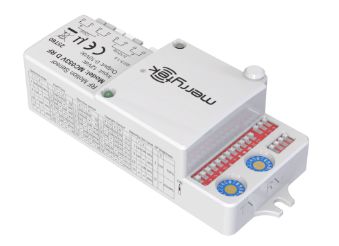

5.8Gマイクロ波グループネットワークRFセンサー、最大取り付け高さ8m MC053V D RF

[製品の特徴]

• 868MHz RF技術と組み合わせることで、ワイヤレスグループネットワーキング機能を実現します！
• ナロー周波数技術を採用し、同一チャネル干渉を解決します
• 製品には32種類の周波数チャネルがあり、より多くのアプリケーションで動作します
• 固定アドレスコードにより、RF伝送は安定しています。最大取り付け高さ8m
• 屋内RF送信距離は最大30mです
• 5年保証

[製品情報]

•    機能

機能説明

• 1.オン/オフ（待機期間を「0秒」に設定）、

• 他のセンサーデータを実際のアプリケーションに合わせて設定してください。

 2. 2段階調光（待機期間を「+∞」に設定）、他のセンサーデータを実際のアプリケーションに合わせて設定してください。[ 3段階調光（待機期間を「5秒/5分/10分/30分/60分」に設定）、

他のセンサーデータを実際のアプリケーションに合わせて設定してください。

配線       [ 放射パターン

• ]

1.

11) 2. 壁設置12)

DIPスイッチ設定]

検出エリア

11) 112)

①RX

5RX

8RX

12

2

①RX

100%

モード

]1)ブロードキャスト:

11) 下の図を参照してください。廊下には複数の出入り口があります。いずれかのマスターセンサーがトリガーされると、廊下のすべてのランプが点灯します。12)

...TX

RX

サテライト

RX

TXRX

サテライト

RX

3)

本製品は屋内専用です。

4)

センサーの検出範囲は、移動速度と移動物体のサイズ、取り付け高さ、設置高さと角度、設置場所、センサー周辺の反射体などに関連しています。文書中のデータは代表値であり、開放的な屋内空間で身長165cmの人物でテストされたものです。

壁設置時の検出範囲は、天井設置時よりも広くなります。

5)

11) 6) 12)

7)

11) 8) 12)

9) 製品の設置面（例：アルミベースプレート、PCBボード）は、マイクロ波モジュールのアンテナ面から一定の高さだけ離す必要があり、マイクロ波モジュールのアンテナ面は、最適な検出効果を得るために、近傍の面よりも5mm以上高くする必要があります。10) MC053V RF & MW05はオーバーライド機能を備えています。2秒以内にクイックスイッチのオン/オフを3回行うと、センサー機能をキャンセルできます。

11) 動作モード: ブロードキャスト & ホッピング12)

TX: 信号送信用、0-Fの16種類のチャネルがあります。DIPスイッチ1でグループAまたはグループBを設定します。グループAは16チャネル、グループBも16グループで、合計32グループを設定できます。13)

RX: 信号受信用、0-Fの16種類のチャネルがあります。DIPスイッチ1でグループAまたはグループBを設定します。グループAは16チャネル、グループBも16グループで、合計32グループを設定できます。14)

マスターとマスターをブロードキャスト動作モードで設定した場合、すべてのセンサーが同じチャネルに設定されていることを意味します。いずれかのマスターセンサーがトリガーされると、グループ内のすべてのランプにRF信号を送信します。15)

マスターとマスターをホッピング動作モードで設定した場合、いずれかのマスターがトリガーされると、3つのチャネル（TXチャネルの前後の隣接チャネルとマスター自身が設定したチャネル）にRF信号を送信します。例えば、マスターがTXチャネルを「1」に設定した場合、「0」「1」「2」の3つの異なるチャネル信号を発信します。他の異なるRXチャネルが「0」「1」「2」に設定されている場合、対応するチャネル信号を受信します。この種の動作モードは主に廊下アプリケーションに適用されます。注意: TX「F」はグループAとグループBの「0」の受信チャネルに信号を発信し、ネットワークに接続できます。16)

マスターからサテライトへの通信はブロードキャストモードのみで機能します。つまり、サテライトはマスターからの信号のみを受信し、マスターの動作モードの影響を受けません。 17)

サテライトがマスターからRF信号を受信する場合、「保持時間」はマスターによって決定され、マスターの「保持時間」と同じになります。18)

センサーは初期化中はRF信号を送受信しません。初期化期間後にのみRF信号を送信できます。19)

RXのグループAとグループBは、対応するTXのグループAとグループBのマスターが必要です。
