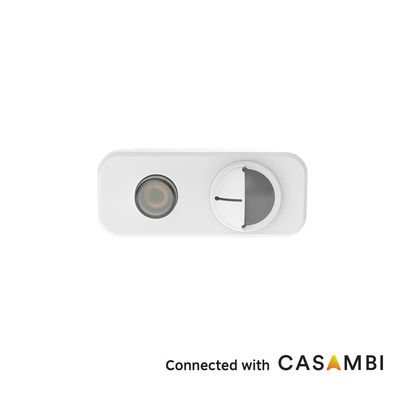

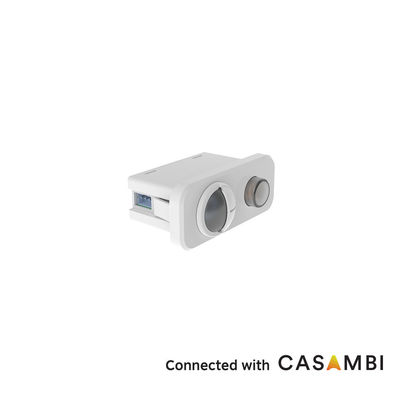

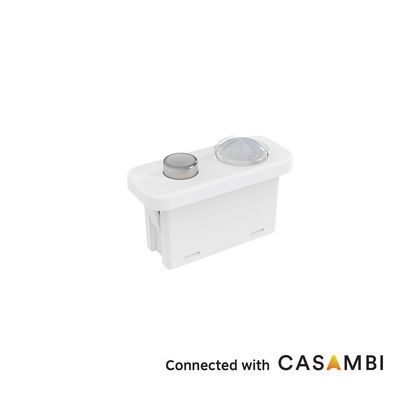

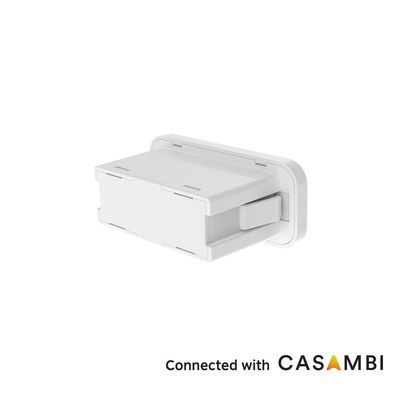

Casambi PIRモーションセンサー、0-10V調光、オフィス用途に適したMC182D IR B1
商品の詳細
| 動作電圧 | 12±1VDC | 動作電流 | 35±5MA |
|---|---|---|---|
| 出力信号 | 0-10VDC調光信号 | 取付高さ | 3m（最大4m） |
| 動作温度 | -20℃～+55℃ | 証明書 | CE |
| 一生 | 5年保証@TA（屋内） | ||
| ハイライト | カザンビーの無線運動センサー,0~10Vのディムモーションセンサー,オフィスのPIR運動センサー |
||
製品の説明
Casambi PIRモーションセンサー、0-10V調光、オフィス用途に適しています
製品属性
| 動作電圧 | 12±1VDC |
| 動作電流 | 35±5mA |
| 出力信号 | 0-10VDC調光信号 |
| 取り付け高さ | 3m（最大4m） |
| 動作温度 | -20℃～+55℃ |
| 認証 | CE |
| 寿命 | 5年保証（屋内、Ta） |
製品の特徴
- 国際標準Zhaga BooK20インターフェース
- 最大設置高さ4メートル
- 5年保証
- オープンオフィス、個室に適しています
- PIRモーション検出器、昼光センサー機能
- Casambi Bluetoothモジュール、Casmbiアプリプラットフォームと接続
技術パラメータ
| 入力 | |
|---|---|
| 定格電圧 | 12±1VDC |
| 動作電流 | 35±5mA |
| リップル電圧 | 100mVp-p未満 |
| 出力 | |
| 出力信号 | 0-10VDC調光信号 |
| センサーパラメータ | |
| 検出モード | PIR検出 |
| 検出エリア | Casambi APP設定 |
| 保持時間 | Casambi APP設定 |
| 昼光センサー | Casambi APP設定 |
| 昼光優先 | Casambi APP設定 |
| 調光レベル | Casambi APP設定 |
| 検出範囲（半径） | 天井設置3m高 モーションおよび微細モーション：r≧2.5m テスト条件：感度100%、60㎡屋内開放空間 |
| 設置高さ | 標準3m（最大4m）、注1および注2を参照 |
| ワイヤレスパラメータ | |
| BLEモジュール | Casambi Bluetooth |
| 動作周波数 | 2.402-2.480GHz |
| 送信電力 | +7dBm（最大） |
| 送信距離 | ポイントツーポイント送信 最大25m |
| 器具ID | 40924 |
| 環境 | |
| 動作温度（Ta） | -20℃-55℃ |
| 保管温度 | -40℃～+80℃ 湿度：≦85%（結露なきこと） |
| 認証基準 | |
| 認証済み | CE |
| 環境要件 | RoHS 2.0、Reach要件に準拠 |
| IP定格 | IP20 |
| その他 | |
| 配線 | 3ピンPH2.0端子 |
| 設置要件 | Zhaga book20設置 |
| 梱包要件 | 仕切り板＋カートン（K=A） |
| 正味重量 | 15.8±3g |
| 寿命 | 5年保証（屋内、Ta） |
注1：周囲温度が体温範囲（36℃～37℃/96.8～98.6℉）に近づくと、PIRモーション検出は著しく弱まるか、応答しなくなります。
注2：周囲温度またはLEDトレイ温度が55℃/131℉を超える場合、誤検出が発生する可能性があります。検出感度を下げて改善を試みてください。誤検出が続く場合は、PIRセンサーはそのスペースでの使用には適していません。
機能説明
| ON-OFF機能 | Casambi App設定 |
| 2段階調光 | Casambi App設定 |
| 3段階調光 | Casambi App設定 |
| 昼光優先 | Casambi App設定 |
| 昼光ハーベスティング | Casambi App設定 |
| ネットワーク機能 | Casambi App設定 |
製品情報
寸法（単位：mm）
機能
配線
設置説明
検出範囲
初期化
電源投入後、センサーは45～60秒間ウォームアップしてから動作を開始します。
デフォルト設定
感度：100%、保持時間：5秒、昼光センサー：無効、待機時間：0秒、待機DIMレベル：10%
適用上の注意
- センサーは専門の電気技師が設置する必要があります。設置、配線、パラメータ変更の前に必ず電源を切ってください。
- PIRセンサーは素材を透過できません。センサーと移動する人/物との間に障害物がないことを確認してください。
- 寒い冬に厚着をしている場合、センサーが人を検知しにくい場合があります。
- 熱信号は移動信号とみなされ、センサーをトリガーします。センサーをエアコンやその他の熱源に向けないでください。
- センサーは屋内専用です。屋外の太陽光はセンサーの検出に影響を与える可能性があります。
- 継続的な改善のため、この説明書のコンテンツは予告なく変更される場合があります。
- 0-10Vドライバーの種類によって調光性能が異なる場合があります。
- 昼光しきい値は、影がなく、周囲光の拡散反射がない晴れた環境で測定されます。周囲のルクスレベルは、環境、天候、気候、時間帯、季節によって異なる場合があります。
- 検出距離は、人の身長、設置高さ、設置角度、作業環境温度などに関連しています。周囲温度が体温範囲（36℃～37℃/96.8～98.6℉）に近づくと、PIRモーション検出は著しく弱まるか、応答しなくなります。周囲温度またはLEDトレイ温度が55℃/131℉を超える場合、誤検出が発生する可能性があります。検出感度を下げて改善を試みてください。誤検出が続く場合は、PIRセンサーはそのスペースでの使用には適していません。
- 指定された検出エリアは、屋内開放環境で165cmのテスターによって測定された典型的な値です。
- この製品は、入力電圧が安定しており、リップル係数が低い（リップル係数が100mV未満、負荷電流が25mA以上）電圧安定化DC電源と組み合わせて使用する必要があります。
- 新しい環境に設置する場合、大量設置の前に少なくとも5個の製品を設置してテストしてください。
- PIRは赤外線量の変化を検出する焦電赤外線センサーです。実際の使用中は、人体以外の熱源、熱源の温度が変化しない、または熱源が移動しない、その他の関連する環境要因やPIRの適用原則違反の影響などに注意してください。
- 以下のような現象により、人体以外の熱源を検出した場合、PIRが誤検出する可能性があります。
- 小動物が検出範囲に入った場合
- 太陽光、車のヘッドライト、白熱灯などからの遠赤外線がセンサーに直接当たった場合
- 温風、冷房設備の冷風、加湿器からの水蒸気などにより、検出範囲内の温度が急激に変化した場合
- 以下のような現象により、熱源を検出してもPIRがトリガーしない可能性があります。
- センサーと検出対象物との間に、遠赤外線の透過を妨げるガラスやアクリルなどの物質がある場合
- 検出範囲内の熱源がほとんど動かない、または高速で動く場合
