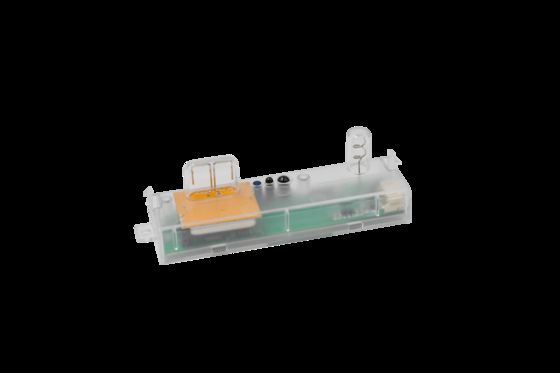

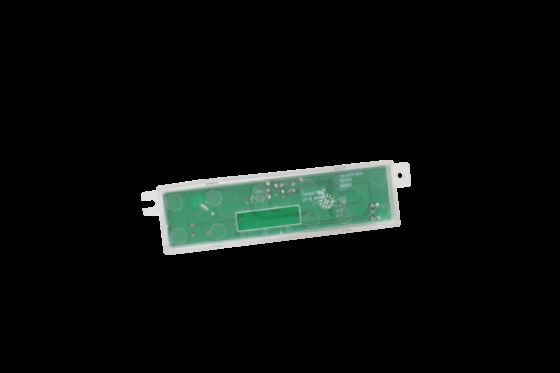

12Vdc カスアンビネットワーク マイクロ波モーションセンサー スリムLED器具用、最大取付高さ6m MC087D 99 B1
商品の詳細
| 定格電圧 | 12±1VDC | リップル電圧 | < 100mVp-p |
|---|---|---|---|
| 出力信号 | 0-10V 暗示/PWM 暗示 | 取付高さ | 3m (最大6m) |
| 動作温度 | 組み込み：-35〜60℃ | 証明書 | CE |
| 一生 | 5年保証@TA | ||
| ハイライト | 12Vdc Casambi motion sensor,microwave motion sensor for LED fixtures,wireless motion sensor with 6m range |
||
製品の説明
12Vdc カスアンビネットワークマイクロ波モーションセンサー スリムLED器具用、最大設置高さ6m
製品の特徴
- 12Vdc入力、DCシステムまたは12V DC 100mA補助電源出力付きLEDドライバーに適しています。
- 0-10V調光端子、3段階または2段階はオプション、検出エリア調整可能
- ミニサイズのMWモーション検出センサー
- 屋内最大設置高さは6m
- すべてのセンサーパラメータはカスアンビアプリ設定で設定可能
パラメータ
| 入力 | |
|---|---|
| 定格電圧 | 12±1VDC | 7.5-13VDC |
| 動作電流 | 32±5mA | 32±5mA |
| リップル電圧 | < 100mVp-p |
| 出力 | |
| 出力信号 | 0-10V調光信号 | PWM調光信号 |
| センシングパラメータ | |
| 動作周波数 | 5.8GHz ±75MHz, ISMバンド |
| 送信電力 | 最大1mW。 |
| センサー感度 | カスアンビアプリ設定 |
| 昼光優先 | カスアンビアプリ設定 |
| 待機調光レベル | カスアンビアプリ設定 |
| 検出範囲（半径） | 天井設置（高さ：3m）：0.3m/s ≥3m、1m/s ≥2.5m 壁設置（高さ：2m）：0.3m/s ≥5m、1m/s ≥3m テスト条件：製品は感度100%に設定されており、60㎡の部屋に明らかな遮蔽物はありません。 |
| 設置高さ | 3m（最大6m） |
| ワイヤレスモジュール | |
| BLEモジュール | カスアンビBluetooth |
| 動作周波数 | 2.402-2.480GHz |
| 送信電力 | +7dBm（最大） |
| 伝送距離 | 25m（視認距離） |
| 環境 | |
| 動作温度 | 内蔵：-35～60℃ |
| 保管温度 | -40℃～80℃、湿度≤85%（結露なきこと） |
| 認証基準 | |
| 認証済み | CE |
| 環境要件 | RoHS 2.0、Reach要件に準拠 |
| 保護等級 | IP20 |
| その他 | |
| 配線 | 3ピン2.0mm端子 |
| 設置要件 | 内蔵設置 |
| 梱包要件 | 仕切り板 + 紙カートン（K=A） |
| 正味重量 | 25.5±3g |
| 寿命 | 5年保証@Ta |
機能説明
| ON-OFF機能 | カスアンビアプリ設定 |
| 2段階調光 | カスアンビアプリ設定 |
| 3段階調光 | カスアンビアプリ設定 |
| 昼光ハーベスティング | カスアンビアプリ設定 |
| 昼光優先 | カスアンビアプリ設定 |
| グループ化 | カスアンビアプリ設定 |
図
寸法
ねじ込み設置
クリップ構造設置
配線、機能
設置
放射パターン
初期化
初めて電源を入れると、センサーはライトを100%の明るさにし、10秒後にライトをオフにします。初期化中は、動きの信号は検出されません。
デフォルト設定
検出エリア：100%；保持時間：5秒；待機期間：0秒；昼光センサー：無効；待機調光レベル：10%。
適用上の注意
- センサーは専門の電気技師が設置する必要があります。設置、配線などの前に必ず電源を切ってください。
- 検出距離は、移動物体の移動速度、移動物体のサイズ、設置高さ、設置角度、設置環境が開いているかどうか、反射材の材質などの要因に関連しています。仕様に記載されている検出距離は典型的な値であり、165cm/65kgのテスターで、開いた屋内環境でテストされたものです。
- マイクロ波センサーを壁に取り付けた場合、天井に取り付けた場合と比較して検出距離が大幅に増加します。壁取り付け方法を使用する場合は、感度を下げて使用するか、当社に連絡して使用設定を確認してください。光感度しきい値は、晴れた環境、影がなく、周囲光が拡散反射する条件下です。時間帯、気候、環境によって、光センサーが検出する照度値は異なる場合があります。
- センサーパラメータは、異なる設置環境で再設定が必要になる場合があります。以下の指示を参照するか、メーカーに連絡してください。
- このセンサーは屋内専用です。屋外の風雨や周囲の移動物体は誤検出の原因となります。
- センサー製品の設置高さは6メートルを超えてはならず、最適な高さは3メートルです。2つのセンサー間の距離は3メートル以上である必要があります。
- センサーを金属製ランプ、金属製の反射面、または狭い密閉環境に取り付けた場合、マイクロ波が複数回反射し、誤検出の原因となります。センサー感度を下げるか、メーカーに連絡して技術サポートを受けてください。
- ファン、DCモーター、下水管、エアアウトレットなどの移動信号がセンサーの周囲にないことを確認してください。そうしないと、センサーが誤検出の原因となる可能性があります。
- マイクロ波は金属を透過しないため、密閉または半密閉の金属製ランプへの設置は避け、製品を遮る金属やガラスがないようにしてください。
- 異なる0-10V / PWMドライバーを備えたセンサー、低光効果は異なる場合があります
- 安定した出力電圧と低いリップル係数を持つDC安定化電源を使用する必要があります。電源のリップルは100mV未満である必要があり、負荷電流は100mA以上である必要があります。
- 製品仕様およびパラメータは、予告なく最適化される場合があります。
- 新しい設置環境の場合、設置前に5個のサンプルをテストすることをお勧めします。
