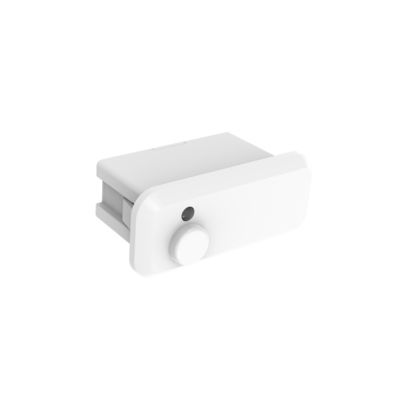

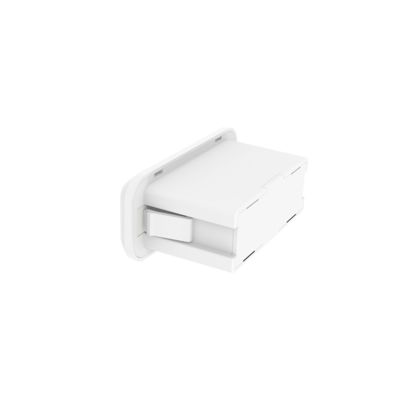

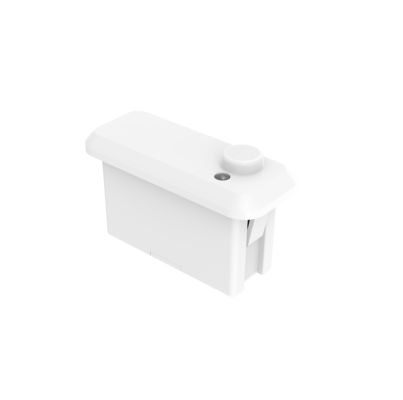

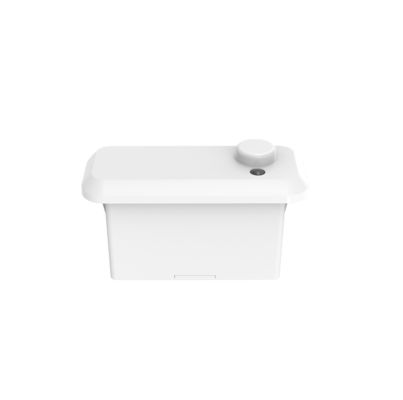

12Vdc カスアンビ Bluetoothネットワーク存在センサー パネルライト用、最大設置距離4m MC182D 99/1 B1

[製品の特徴]

• 内蔵設置有無センサー、標準ザガブック20インターフェース
• 24GHz特許マイクロ波アンテナ技術を採用、最大設置高さ4mに対応
• ドイツRF技術搭載、製品保証5年
• 人感、微動、昼光センサー機能
• 洗面所、リビング、キッチンなど、人感・微動検知が必要な環境に適用
• Casambi Bluetoothモジュール、Casambi IoTプラットフォームと接続

[パラメータ]

Casambiアプリ設定

人の不在

：検知エリア内に信号が検出されず、低レベルを出力します（照明オフ制御）。[図]寸法（

単位：mm）製品詳細配線[設置説明]​[初期化]電源投入後、センサーは10秒間自動的に100%の明るさで点灯し、自己チェックを行います。初期化中は、センサーは動きを検知できません。初期化後にセンシングモードに入り、その間、ランプは100%の明るさを維持します。[デフォルト設定]感度：100%、保持時間：5秒、昼光センサー：無効、待機期間：0秒、待機調光レベル：20%[適用上の注意]l センサーは専門の電気技師が設置する必要があります。設置、配線、設定変更の前に必ず電源を切ってください。l 本製品はプラスチックや木材などへの透過性に優れていますが、マイクロ波モジュールアンテナの正面または近傍に金属製の付属品や金属製の筐体、ガラス製の筐体などがないようにしてください。これがないと、アンテナの送受信に影響します。l 検知距離は、設置高さ、検知対象物のサイズ、移動速度、設置環境の影響を受け、方向によってある程度のばらつきがあります。l 昼光しきい値は、晴れた環境、影がなく、周囲光が拡散反射する条件です。時期、気候、環境によって、光センサーが検出する昼光値は異なる場合があります。l 本製品の設置間隔は1.5m以上を推奨します。本製品とルーターの設置間隔は1.5m以上離してください。マイクロ波センサーの正常な動作に干渉しないようにするためです。l 本製品の取り付け面（例：アルミ基板、PCB基板）は、マイクロ波モジュールのアンテナ面との間に一定の高さの違いが必要であり、マイクロ波モジュールのアンテナ面は、最適な検知効果を得るために、近傍の面よりも5mm以上高くする必要があります。l 安定した出力電圧、低電流、リップル係数のDC安定化電源を使用する必要があります。電源のリップルは50mV未満、電源の最小負荷電流は120mA以上である必要があります。また、入力電源VCC端子に100μF以上の電解コンデンサを設置することも推奨されます。l 製品設計：マイクロ波モジュールのアンテナ面とその近傍の回路は、大電流の流れを避け、トランスや高周波コンポーネントの近くを避け、可能な限り10mm以上離してください。l マイクロ波モジュールは、AC駆動電源の近くを避け、駆動電源の整流ブリッジ、トランス、スイッチングチューブなどの高電力デバイスから離してください。高周波信号がマイクロ波モジュールの正常な動作に干渉するのを避けるためです。l 製品設計：マイクロ波モジュールのアンテナ面とその近傍の回路は、大電流の流れを避け、トランスや高周波コンポーネントの近くを避け、可能な限り10mm以上離してください。l 配線時、製品の背面にあるアンテナ面や部品面は、配線で覆われたり、大電流が流れたりしないようにしてください。センサーの正常な動作に影響を与える可能性があるためです。

l 製品の前面および近傍には、金属製の付属品やガラスブロックを設置しないでください。センサーの正常な動作に影響を与える可能性があります。また、プラスチックの厚さは可能な限り1mm未満を選択してください。厚すぎると、マイクロ波モジュールの検知や指向性に影響します。マイクロ波アンテナ面と筐体の距離は3.2mm以上必要です。l 製品のアンテナ面と金属面（アルミ基板、鉄製筐体）の間には、ある程度の高さの違いが必要です。推奨距離は0.5mm以上です。
