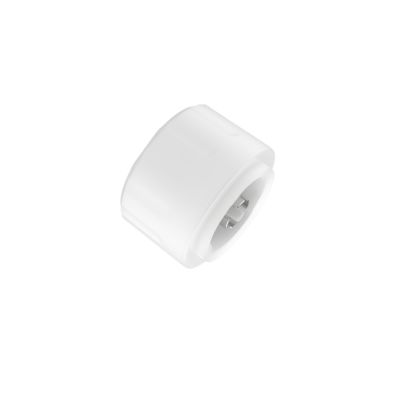

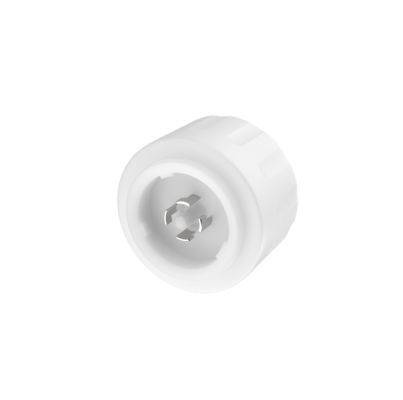

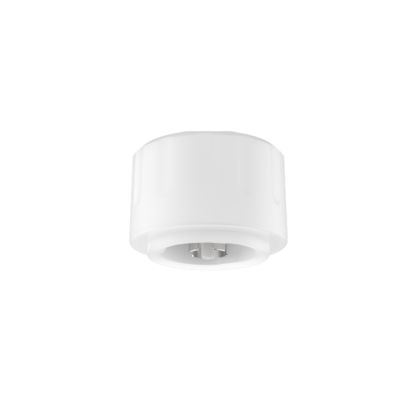

ワイヤレス2.4GネットワークUFOセンサー,昼光優先機能 0-10Vディミング出力 MC079D 99ZB
| Place of Origin | Shenzhen, China |
|---|---|
| ブランド名 | Merrytek |
| 証明 | CE |
| Model Number | MC079D 99 ZB |
| Minimum Order Quantity | 100PCS |
| 価格 | 交渉可能 |
| Packaging Details | Clapboard+box (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
商品の詳細
| 動作電圧 | 12±1VDC | 動作電流 | 55±5MA |
|---|---|---|---|
| 出力信号 | 0-10V調光信号 | 取付高さ | 10m（最大12m） |
| 動作温度 | -35〜60℃ | 証明書 | CE |
| 一生 | 5年保証@TA | ||
| ハイライト | デイライト優先機能付きワイヤレスモーションセンサー,2.4GネットワークUFOセンサー（調光付き）,ワイヤレスモーションセンサー 0-10V出力 |
||
製品の説明
ワイヤレス2.4GネットワークUFOセンサー、昼光優先機能付き、0-10V調光出力
製品仕様
| 属性 | 値 |
|---|---|
| 動作電圧 | 12±1VDC |
| 動作電流 | 55±5mA |
| 出力信号 | 0-10V調光信号 |
| 取り付け高さ | 10m (最大12m) |
| 動作温度 | -35～60℃ |
| 認証 | CE |
| 寿命 | 5年保証@Ta |
製品の特徴
- 12Vdc入力、DCシステムまたは12V DC補助電源出力付きLEDドライバーに適しています
- 0-10V調光端子、3段階または2段階はオプション、検知エリア調整可能
- ミニサイズのマイクロ波検知センサー
- 屋内最大取り付け高さは12m
- すべてのセンサーパラメータはリモコンで設定可能
- ワイヤレス2.4Gネットワーキングをサポート
技術パラメータ
| 入力 | |
|---|---|
| 定格電圧 | 12±1V DC |
| 動作電流 | 55±5mA |
| リップル電圧 | <100mVp-p |
| 出力 | |
| 出力信号 | 0-10V調光信号 |
| センサーパラメータ | |
| 動作周波数 | 5.8 GHz ±75MHz、ISM波帯 |
| 送信電力 | 最大3mW |
| 検知エリア | 25%/50%/75%/100% (リモコン設定) |
| 保持時間 | 5秒/30秒/1分/3分/5分/10分/20分/30分 (リモコン設定) |
| 待機期間 | 0秒/10秒/1分/3分/5分/10分/30分/+∞ (リモコン設定) |
| 待機DIMレベル | 10%/20%/30%/50% (リモコン設定) |
| 昼光センサー | 通常昼光: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/無効 (リモコン設定) (環境光拡散) |
| 昼光優先 | ON | OFF 5Lux/15Lux/30Lux/50Lux オン値 + (50-150Lux) 100Lux オン値 + (50-150Lux) 150Lux オン値 + (50-150Lux) (昼光優先モードに入ります; リモコンマニュアルを参照) |
| 検知エリア(半径) | 天井取り付け高さ12m: r≧4m@0.3m/s, r≧3m@1m/s |
| 取り付け高さ | 10m (最大12m) |
| ワイヤレスパラメータ | |
| 動作周波数 | 2.4GHz |
| 送信電力 | 6dBm |
| グループノード | 最大32台 (1グループ) |
| 送信距離 | ポイントツーポイント送信 最大15m |
| 環境 | |
| 動作温度 | -35～60℃ |
| 保管温度 | -40℃～80℃、湿度≦85% (結露なきこと) |
| 認証基準 | |
| 認証済み | CE |
| 環境要件 | RoHS 2.0、Reach要件に準拠 |
| IP等級 | IP65 |
| その他 | |
| 配線 | 標準ザガブック18コネクタ |
| 設置 | 外部 |
| パッケージ | クラップボード+ボックス (K=A) |
| 正味重量 | 39±2g |
| 寿命 | 5年保証@Ta |
機能説明
| 機能 | 設定 |
|---|---|
| ON-OFF機能 | 待機期間を「0秒」に設定 |
| 2段階調光 | 待機期間を「+∞」に設定 |
| 3段階調光 | 待機期間を「10秒/1分/3分/5分/10分/30分」に設定 |
| 昼光ハーベスティング | リモコンでDHモード+昼光センサー100L/200L/300L/400L/500L/600Lを設定 |
| 昼光優先 | リモコンでDHモード+昼光センサー「5Lux/15Lux/30Lux/50Lux/100Lux/150Lux」を設定 |
| ネットワーク機能 | リモコン設定グループ (例: 1～16)、Rx受信信号を設定 |
製品情報
寸法 (単位: mm)
配線図
設置説明書 (ザガブック18は回転設置可能)
注意: 取り付けの際は、マイクロ波アンテナ面が金属で遮られないように注意してください。
検知範囲
リモコン
初期化
初期通電時、センサーは100%の明るさで点灯し、10秒後に消灯します。初期化中は、外部の動き検知信号は検出されません。
デフォルト設定
感度: 100%、保持時間: 10秒、昼光センサー: 無効、待機期間: 0秒、待機DIMレベル: 10%
適用上の注意
- センサーは専門の電気技師が設置してください。設置、配線の前に必ず電源を切ってください。
- 感度範囲は、物体の移動速度、移動物体のサイズ、取り付け高さ、取り付け角度、作業環境、反射材料などに関連しています。検知範囲は、屋内開放環境で165cm/65kgのテスターによって測定された典型値です。
- 昼光しきい値は、影のない晴れた日に、環境光の拡散反射状態で測定されます。異なる環境や気候により、昼光センサーが測定する明るさの値は異なります。
- センサーパラメータは、異なる設置環境で再設定が必要になる場合があります。以下の指示を参照するか、メーカーにお問い合わせください。
- センサーは屋内専用です。屋外または半屋外での使用では防水効果が損なわれます。風、雨、移動物体が誤作動を引き起こす可能性があります。
- センサー製品の設置高さは15メートルを超えてはならず、最適な高さは12メートルです。2つのセンサー間の距離は3m以上離してください。
- センサーが金属製ランプ、金属反射面、または小さな閉鎖空間に取り付けられている場合、マイクロ波が複数回反射して誤作動を引き起こす可能性があります。センサーの感度を下げるか、技術サポートのためにメーカーにお問い合わせください。
- 振動信号は移動信号とみなされ、センサーを作動させます。センサーの設置は、大型金属機器、配管、空調吹き出し口、排気口、排煙機ポート、揺れるファンなど、長時間振動する物体から離してください。
- マイクロ波は金属を透過しません。密閉または半密閉の金属製ランプに製品を設置しないでください。製品の上部を金属またはガラスで覆わないでください。
- 安定した出力電圧と低いリップル係数を持つDC安定化電源を使用する必要があります。電源のリップルは100mV未満である必要があり、負荷電流は65mA以上である必要があります。
- 新しい設置環境の場合、大量設置の前にまず5個のプロトタイプを設置してテストすることをお勧めします。
