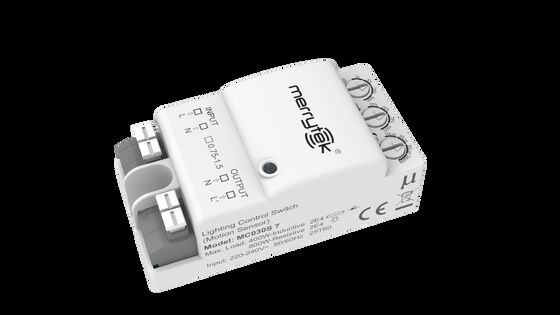

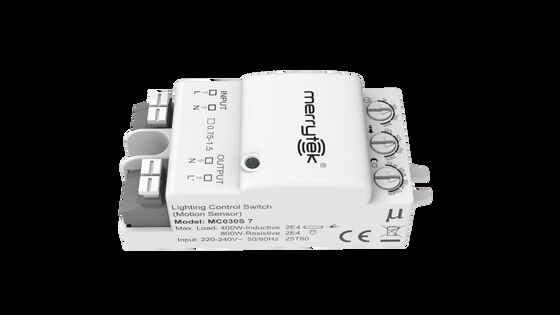

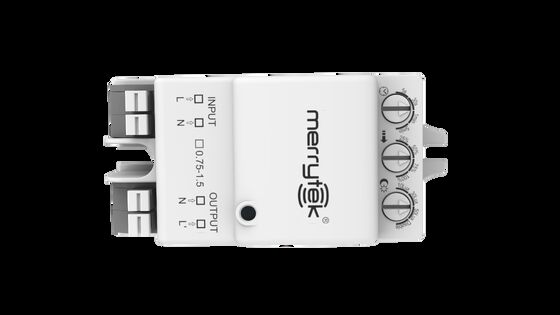

マイクロ波オン/オフモーションセンサー、ロータリースイッチ設定、低スタンバイ電力付き MC030S 7
商品の詳細
| 電圧範囲 | AC110-240V 50/60Hz | 出力制御 | オンオフ |
|---|---|---|---|
| 動作周波数 | 5.8 GHz ±75 MHz、ISM 波帯。 | 取付高さ | 3m（天井取付）、最大6m） |
| 動作温度 | -25～60℃ | 一生 | 5年保証@Ta |
| ハイライト | ロータリースイッチ付きマイクロ波モーションセンサー,低電力マイクロ波モーションセンサー,マイクロ波ON OFFモーションセンサー |
||
製品の説明
マイクロ波ON/OFFモーションセンサー、ロータリースイッチ設定、低待機電力搭載
製品の特徴
- 低待機電力で新しいERP基準に準拠
- 5.8GHzマイクロ波免許不要ISM波帯; バルク注文はRED & TUV承認に準拠
- コンパクトサイズ設計、ほとんどの照明器具に組み込み可能
- 簡単な操作: ロータリースイッチを調整して、検知エリア、保持時間、昼光センサーなどのパラメータを変更
- 便利な接続のための入出力端子
- 5年保証
技術パラメータ
| 入力 | |
|---|---|
| 電圧範囲 | 110-240VAC 50/60Hz |
| 待機電力 | ≤0.1W |
| サージテスト | L--N: 4kV |
| 出力 | |
| 出力制御 | ON-OFF |
| 負荷容量 | 200W@230Vac(誘導/LED); 400W@230Vac(抵抗) 400W@230Vac(誘導/LED); 800W@230Vac(抵抗) |
| 最大サージ容量 | 30A (50% Ipeak, twidth =500us, 230Vac フル負荷, コールドスタート) 60A (50% Ipeak, twidth =200us, 230Vac, フル負荷, コールドスタート) |
| センサーパラメータ | |
| 動作周波数 | 5.8 GHz ±75MHz, ISM波帯 |
| 送信電力 | 最大1mW |
| 保持時間 | ロータリースイッチで5秒/30秒/1分/5分 |
| 検知エリア | ロータリースイッチで100%/75%/50%/25% |
| 昼光センサー | ロータリースイッチで10Lux/30Lux/50Lux/無効 (拡散) |
| 検知半径 | 天井設置高さ3m: 1m/s ≥ 2.5m, 0.3m/s ≥ 3.5m テスト条件: 製品設定100%感度、60㎡屋内開放空間 |
| 設置高さ | 3m (天井設置)、最大6m |
| 環境 | |
| 動作温度 | -25～60℃ |
| 保管温度 | -40℃～80℃、湿度: ≤85%(結露なきこと) |
| 最大シェル温度 (Tc) | 80℃ |
| 認証規格 | |
| 認証 | CE, RED |
| 環境要件 | RoHS 2.0, Reach準拠 |
| IP等級 | IP20 |
| 製品カテゴリ | クラスII |
| その他 | |
| 配線 | プッシュイン式端子台、配線0.75-1.5 mm² |
| 設置 | 内蔵型 |
| パッケージ | バブルバッグ + クラフトボード + カートン(K=A) |
| 正味重量 | 37.8±3g |
| 寿命 | 5年保証 @Ta |
機能
| ✓ ON-OFF機能 | 昼光センサーを「無効」に設定するか、周囲の明るさが設定された昼光センサー値より低い場合、移動信号を検知するとセンサーが作動し、ライトが点灯します。保持時間が終了すると、ライトは消灯します。 |
| ● 2段階調光 | 該当なし |
| ● 3段階調光 | 該当なし |
| ● 昼光ハーベスティング | 該当なし |
| ● 昼光優先 | 該当なし |
| ● 高低感度 | 該当なし |
| ● グルーピング | 該当なし |
製品情報
注意: センサーは1つの負荷のみを接続するように設計されています。複数の負荷を接続すると、センサーが損傷する可能性があります。
検知範囲
DIPスイッチ設定
初期化
電源投入後、センサーは自動的にライトを100%の明るさで点灯し、10秒後にライトを消灯します。初期化中は、センサーは動きを検知できません。
デフォルト設定
感度: 100%、保持時間: 5秒、昼光センサー: 無効
適用上の注意
- センサーは専門の電気技師が設置する必要があります。設置、配線、またはDIPスイッチの設定を行う前に、必ず電源を切ってください。
- マイクロ波は金属を透過しません。製品を密閉または半密閉の金属製ランプ内に設置しないでください。製品の上に金属やガラスを被せないでください。アンテナが金属板を通過する必要がある場合は、センサーの上部が金属板に近いことを確認してください。
- センサー間の設置間隔は2m以上を推奨します。スイッチやルーターなどの無線機器から離して設置してください。センサーとルーター間の設置間隔は2m以上を推奨します。マイクロ波センサーのアンテナ面は、入力ACおよび出力DCから離して、低周波/高周波信号がマイクロ波センサーアンテナの正常な動作に影響を与えるのを避けてください。
- 感度エリアは、物体の移動速度、移動物体のサイズ、設置高さ、設置角度、作業環境、反射材料などに関連しています。与えられた検知エリアは、165cmのテスターが屋内開放環境で測定した典型的な値です。
- このモデルは天井設置に適しています。壁設置を使用すると、マイクロ波センサーの検知エリアが大幅に増加し、マイクロ波が壁を透過したり、ライトが消えなかったりする現象が発生する可能性があります。そのため、感度を10%に調整してください。感度10%が使用できない場合は、壁設置を避けるか、メーカーに技術サポートを依頼してください。
- 昼光しきい値は、影のない晴れた日、周囲光の拡散反射状態で測定されます。異なる環境や気候により、昼光センサーが測定する明るさの値は異なります。
- センサーは金属、PCB、LEDトレイなどで覆われたり隠されたりしないでください。センサーアンテナと周囲の材料との間隔は5mm以上にする必要があります。センサーアンテナの近く、またはその上または下に金属やPCBトラックがないようにしてください。推奨されるカバーの厚さは2mmで、センサーアンテナとカバーとの間隔を3.2mm以上に保ってください。
- 振動信号は移動信号とみなされ、センサーをトリガーします。センサーの設置は、大型金属機器、配管、エアコンの吹き出し口、排気口、排煙機ポート、揺れるファンなど、長時間振動する物体から離して設置してください。検知エリア内のペットが誤トリガーの原因となる可能性があります。
- マイクロ波モジュールのアンテナ面は、入力AC、出力DC、ブリッジ整流器、トランス、スイッチングチューブなどの高電力デバイスから離して、高周波信号がマイクロ波センサーアンテナの正常な動作に影響を与えるのを避けてください。
- センサーは屋内専用です。屋外または半屋外での使用では防水効果が損なわれます。風、雨、移動する物体が誤トリガーの原因となる可能性があります。センサーを金属製ランプ、金属反射面、または小さな密閉環境に設置すると、マイクロ波が何度も反射して誤トリガーの原因となるため、感度を下げるか、メーカーに技術サポートを依頼してください。
- 周囲温度が80℃を超える場合、過熱保護がトリガーされる可能性があります（冷却後に自動回復）。
- 新しい設置環境の場合、設置前に5個のサンプルをテストすることをお勧めします。
