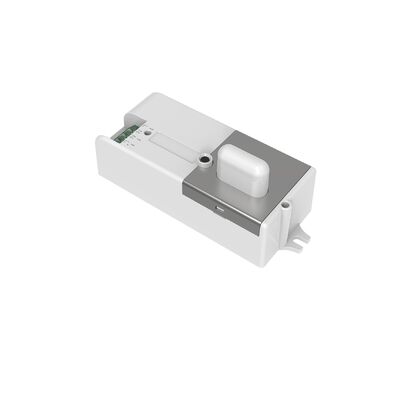

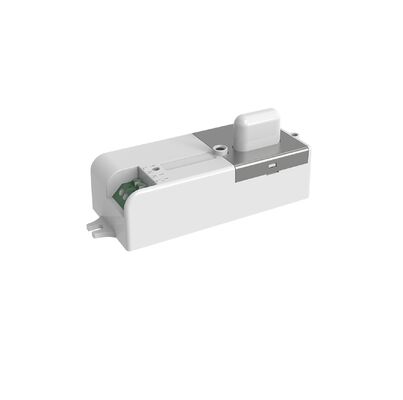

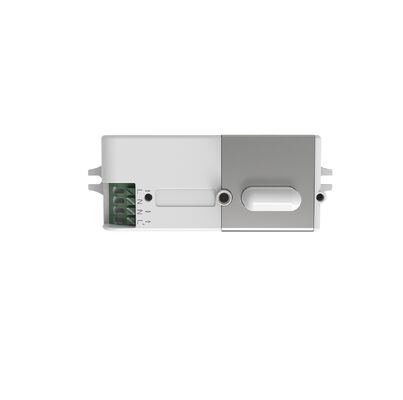

天井照明・防爆ライト用コンパクトON/OFFモーションセンサー、ディップスイッチデザイン MC098S 1
商品の詳細
| 定格電圧 | AC220-240V 50/60Hz | 待機電力 | ≤0.5W |
|---|---|---|---|
| 出力信号 | オン/オフ | 動作周波数 | 5.8 GHz ±75MHz,ISM波帯 |
| 取付高さ | 3m (最大6m) | 一生 | 5年保証@TA |
| ハイライト | コンパクトの ON/OFF モーションセンサー,ディップスイッチ 天井照明センサー,三角感光センサー |
||
製品の説明
天井灯・防爆灯用ディップスイッチ設計コンパクトON/OFFモーションセンサー
製品の特徴
- 低インピーダンスマイクロ波アンテナ、5G、WiFi、Bluetoothなどの無線信号からの干渉を効果的に抑制
- 特許取得済みのダイポールアンテナ、強力な環境適応性と検出ブラインドエリアなし
- 量産はRED認証に準拠し、ランプ全体の認証を保証
- ユーザーのニーズに合わせて簡単にパラメータ設定できるディップスイッチ設計
- 防爆灯や天井灯に適したロングストリップシェル設計
- 最大設置高さ6メートル
- 5年保証
技術パラメータ
入力
| 定格電圧 | 220-240Vac 50/60Hz |
| 待機電力 | ≤0.5W |
| サージテスト | 1KV(L/N,EN61000-4-5) |
出力
| 出力信号 | ON/OFF |
| 負荷の種類 | 誘導性または抵抗性 |
| 負荷容量 | 400W@230Vac(誘導性); 800W@230Vac(抵抗性) |
| 最大サージ容量 | 7Aリレー 50A(50% Ipeak, twidth =200uS, 230Vac全負荷、コールドスタート) |
センサーパラメータ
| 動作周波数 | 5.8 GHz ±75MHz, ISM波帯 |
| 送信電力 | 最大1mW |
| 検出エリア（半径） | 天井設置高さ3m: r≥4m@0.3m/s, r≥2.5m@1m/s; 壁設置高さ3m: r≥5m@0.3m/s, r≥4m@1m/s (テスト条件: 感度100%、開口部60㎡屋内エリアに設定) |
| 設置高さ | 3m (最大6m) |
| 保持時間 | 5秒/30秒/90秒/5分/20分/30分 (ディップスイッチ) |
| 検出エリア | 100%/75%/50%/25% (ディップスイッチ) |
| 昼光センサー | 通常昼光: 2Lux/10Lux/30Lux/50Lux/無効 (ディップスイッチ) |
| 動作温度 | -25℃～+60℃ |
| 保管温度 | -40～80℃ 湿度: ≤85% 非結露 |
認証基準
| 認証済み | CE, RED |
| 環境要件 | RoHS 2.0 Reach準拠 |
| IP等級 | IP20 |
その他の仕様
| リモートモデル | MH10; MH16; MH03 |
| 配線 | プッシュイン式端子、ワイヤ径: 0.5-0.75mm² |
| 設置 | 内蔵型 |
| パッケージ | バブルバッグ + 仕切り + カートン(K=A) |
| 正味重量 | 38 ±2g |
| 寿命 | 5年保証@Ta |
機能説明
| 機能 | 説明 |
|---|---|
| ON/OFF機能 | ライトコントロールが無効になっているか、外部の明るさ値が設定値より低い場合。マイクロ波センサーが物体の動きを検出すると、センサーがトリガーされ、点灯状態に入ります。遅延後に点灯状態を維持し、その後消灯状態に入ります。 |
| 2段階調光機能 | 該当なし |
| 3段階調光機能 | 該当なし |
| 昼光ハーベスティング | 該当なし |
| 昼光優先 | 該当なし |
製品情報
寸法: 詳細な測定値については、製品ドキュメントを参照してください（単位：mm）
ディップスイッチ設定ガイド:
検出エリア、保持時間、昼光センサー設定を包括的に制御するディップスイッチを備えています。詳細な設定テーブルとセットアップ手順については、製品マニュアルを参照してください。
検出エリア、保持時間、昼光センサー設定を包括的に制御するディップスイッチを備えています。詳細な設定テーブルとセットアップ手順については、製品マニュアルを参照してください。
初期化とデフォルト設定
初期化: 電源投入後、ライトは100%の明るさで点灯し、10秒後に消灯します。初期化中は、外部の動き検出信号は検出されません。
デフォルト設定: 感度: 100% | 保持時間: 5秒 | 昼光センサー: 無効
適用上の注意
- センサーは専門の電気技師が設置する必要があります。設置、配線、またはDIPスイッチ設定の変更を行う前に、必ず電源を切ってください。
- 感度エリアは、物体の移動速度、物体のサイズ、設置高さ、設置角度、作業環境、反射材の影響を受けます。
- 壁に設置した場合、天井に設置した場合と比較して検出エリアが大幅に増加します。感度を下げるか、壁設置設定についてはメーカーにお問い合わせください。
- センサーパラメータは、異なる設置環境で再設定が必要になる場合があります。指示を参照するか、メーカーにお問い合わせください。
- 屋内専用です。屋外または半屋外での使用は、防水性能に影響します。風、雨、動く物体が誤トリガーの原因となる可能性があります。
- 最大設置高さ: 6メートル（最適: 3メートル）。センサー間の距離は3m以上にする必要があります。
重要な設置上の注意:
金属製のランプ、金属製の反射面、または狭い密閉空間に設置した場合、マイクロ波の反射により誤トリガーが発生する可能性があります。感度を下げるか、技術サポートについてはメーカーにお問い合わせください。近くに動く信号（ファン、DCモーター、下水管、排気口）がないことを確認してください。マイクロ波は金属を透過しません。密閉または半密閉の金属製ランプ内に設置しないでください。製品の上に金属またはガラスのカバーを設置することは許可されていません。
金属製のランプ、金属製の反射面、または狭い密閉空間に設置した場合、マイクロ波の反射により誤トリガーが発生する可能性があります。感度を下げるか、技術サポートについてはメーカーにお問い合わせください。近くに動く信号（ファン、DCモーター、下水管、排気口）がないことを確認してください。マイクロ波は金属を透過しません。密閉または半密閉の金属製ランプ内に設置しないでください。製品の上に金属またはガラスのカバーを設置することは許可されていません。
