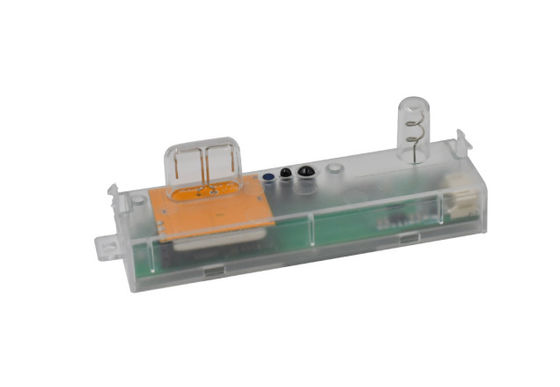

スリムLED照明器具に適した2.4Gワイヤレスネットワークコントローラー 長寿命 MC087D 99 B
商品の詳細
| 定格電圧 | 12±1VDC | リップル電圧 | < 100mVp-p |
|---|---|---|---|
| 出力信号 | 0-10V 暗示/PWM 暗示 | 取付高さ | 3m (最大6m) |
| 動作温度 | 内蔵: -25~60°C | 証明書 | CE |
| 一生 | 5年保証@TA | ||
| ハイライト | 2.4G無線ネットワークコントローラ,スリム LED 装置 ワイヤレス ネットワーク コントローラー,長寿命のワイヤレスネットワークコントローラ |
||
製品の説明
製品の特徴
- 2.4Gワイヤレスによるグループ化ネットワーク、ペアリングやゲートウェイ不要。
- 特許取得済みのダイポールマイクロ波アンテナ、金属LEDトレイの下に取り付けても誤トリガーなし。
- 超狭帯域マイクロ波センサーヘッド、スリムなLED照明器具に固定するのに適しています。
- すべてのセンサーパラメータはリモコンで設定可能です。
- 出力0-10V調光またはPWM調光、2段階/3段階調光機能。
- 最大取り付け高さ6m。
[パラメータ]
| 入力 | |||||
| 定格電圧 | 12±1VDC | ||||
| 動作電流 | 55±5mA | ||||
| リップル電圧 | < 100mVp-p | ||||
| Output | |||||
| 出力信号 | ●0-10V調光信号 | ●PWM調光信号 | |||
| 検知パラメータ | |||||
| 動作周波数 | 5.8GHz ±75MHz, ISMバンド | ||||
| 送信電力 | 最大1mW | ||||
| 検知エリア) | 100%/75%/50%/25%(MH17)；100%/50%/25%(MH15) | ||||
| 保持時間 |
30秒/1分/3分/5分/10分/20分/30分(MH17)； 30秒/1分/3分(MH15) |
||||
| 待機期間 |
0秒/10秒/1分/3分/5分/10分/30分/+∞(MH17)； 5分/10分/+∞(MH15) |
||||
| 昼光センサー | 昼光しきい値 |
5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(無効)(MH17) 15Lux/50Lux/(無効)(MH15)(周囲拡散状態) |
|||
| 昼光優先 | 開 | 閉 | |||
| 5Lux | 55-105Lux | MH17 | |||
| 15Lux | 65-115Lux | MH17;MH15 | |||
| 30Lux | 80-130Lux | MH17 | |||
| 50Lux | 100-150Lux | MH17;MH15 | |||
| 100Lux | 150-250Lux | MH17 | |||
| 150Lux | 200-300Lux | MH17 | |||
| MH17「P」キーを押して昼光優先モードを有効にする；MH15；MH15待機期間設定「+∞」で昼光優先モードを有効にする | |||||
| 待機DIMレベル | 10%/ 20%/ 30%/ 50% (MH17)；10%/ 30%(MH17) | ||||
| 検知範囲（半径） |
天井設置（高さ：3m）：0.3m/s ≥3m、1m/s ≥2.5m 壁設置（高さ：2m）：0.3m/s ≥5m、1m/s ≥3m テスト条件：製品は感度100%に設定されており、60㎡の室内には明らかな遮蔽物はありません |
||||
| 設置高さ | 3m (最大6m) | ||||
| ワイヤレスモジュール | |||||
| 動作周波数 | 2.400-2.483GHz | ||||
| 送信電力 | 6dBm | ||||
| グループ | 1グループ最大ノード数 32個 | ||||
| 送信距離 | 最大15m（点対点開回路伝送距離） | ||||
| Environment | |||||
| 動作温度 | 内蔵：-25～60℃ | ||||
| 保管温度 | -40℃～80℃、湿度≤85%（結露なきこと） | ||||
| 認証Standards | |||||
| 認証済み | CE | ||||
| 環境要件 | RoHS 2.0、Reach要件に準拠 | ||||
| 保護等級 | IP20 | ||||
| Other | |||||
| 配線 | 3ピン2.0mm端子 | ||||
| 設置要件 | 内蔵設置 | ||||
| 梱包要件 | 仕切り板+紙カートン(K=A) | ||||
| 正味重量 | 23.5±3g | ||||
| 寿命 | 5年保証@Ta | ||||
[機能説明]
| √ON-OFF機能 | 待機期間を「0秒」に設定 |
| √2段階調光 | 待機期間を「+∞」に設定、昼光センサーを「高」に設定 |
| √3段階調光 | 待機期間を「5分/10分」に設定 |
| √昼光優先 | 待機期間を「+∞」に設定、昼光センサーを「低/中」に設定 |
| √グループ化 | リモートグループ「1-8」でセンサーのRx信号を設定 |
[Diagram]
- Dimension
ネジ取り付け
クラスプ構造取り付け
- 配線、機能
- 設置
- 放射パターン
[リモートコントロラー]
[初期設定]
初めて電源を入れると、センサーはライトを100%の明るさで点灯し、10秒後に消灯します。初期設定中は、動き信号は検出されません。
[デフォルト設定]
検知エリア：100%；保持時間：10秒；待機期間：0秒；昼光センサー：無効；待機DIMレベル：10%。
[適用上の注意]
- センサーは専門の電気技師が設置する必要があります。設置、配線などの前に必ず電源を切ってください。
- 検知距離は、移動物体の移動速度、移動物体のサイズ、設置高さ、設置角度、設置環境が開けているか、反射材の材質などの要因に関連しています。仕様に記載されている検知距離は典型的な値であり、165cm/65kgのテスターで、開けた屋内環境でテストされたものです。
- マイクロ波センサーを壁に取り付けた場合、天井に取り付けた場合と比較して検知距離が大幅に増加します。壁取り付け方法を使用する場合は、感度を下げて使用するか、当社に連絡して使用設定を確認してください。光感度しきい値は、晴れた環境で、影がなく、周囲光が拡散反射している状態です。時間帯、気候、環境によって、光センサーが検出する照度値は異なる場合があります。
- センサーパラメータは、設置環境によって再設定が必要になる場合があります。以下の指示を参照するか、メーカーにお問い合わせください。
- このセンサーは屋内専用です。屋外の風雨や周囲の移動物体は誤トリガーの原因となります。
- センサー製品の設置高さは6メートルを超えてはならず、最適な高さは3メートルです。2つのセンサー間の距離は3メートル以上離してください。
- センサーを金属製照明器具、金属反射面、または狭い閉鎖空間に設置した場合、マイクロ波が複数回反射し、誤トリガーの原因となります。センサー感度を下げるか、メーカーに連絡して技術サポートを受けてください。
- ファン、DCモーター、下水管、空気出口などの移動信号がセンサーの周囲にないことを確認してください。そうしないと、センサーが誤トリガーの原因となる可能性があります。
- マイクロ波は金属を透過しないため、閉鎖的または半閉鎖的な金属製照明器具への設置は避け、製品を遮る金属やガラスがないようにしてください。
- 異なる0-10V / PWMドライバーとのセンサー、低光効果は異なる場合があります
- 安定した出力電圧と低いリップル係数を持つDC安定化電源を使用する必要があります。電源のリップルは100mV未満である必要があります。負荷電流は100mAを超える必要があります。
- 製品仕様およびパラメータは、予告なく最適化される場合があります。
- 新しい設置環境の場合、設置前に5個のサンプルをテストすることをお勧めします。
