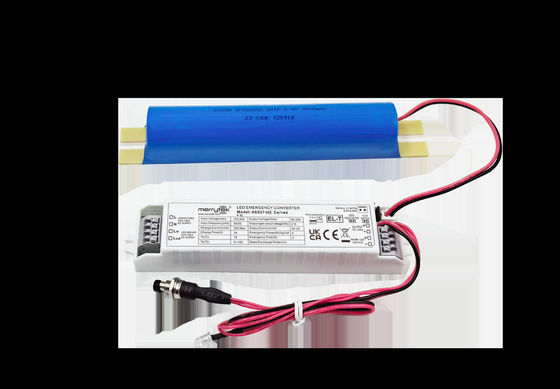

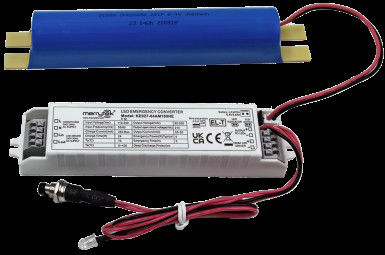

2W 3時間 LiFePO4 バッテリー バッテリー自動テストと自己テスト付き緊急 LED ドライバー 5 年間の保証でオプション

起源の場所 中国
ブランド名 Merrytek
証明 CE, UKCA, UN38.3, MSDS
モデル番号 KE027-02AM180HE 試聴する
Document KE027-HE Series spec 2025.0...22.pdf
最小注文数量 100
価格 交渉可能
パッケージの詳細 まず泡袋に詰められ,外包のために紙箱で強化された
受渡し時間 1, サンプルと小注文: あなたの支払いを受け取った後5営業日以内に. 2, 批量注文: 預金を受け取った後3〜4週間.
支払条件 T/T またはウェスタン・ユニオン
供給の能力 10月1000個

無料のサンプルとクーポンを私に連絡してください.

ワットサップ:0086 18588475571

ウェチャット: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
指定入力電圧 220〜240Vac 50Hz/60Hz 非常用電源 1W (カスタマイズ可能)
緊急の時間 180分 (カスタマイズ可能) 保証 5年 (バッテリーは含まれていません)
負荷出力電圧 80〜200Vdc 作業温度 0°C~50°C
IP 評価 IP20 バッテリータイプ ライフPO4 6.4V 1800mAh
メッセージ
製品の説明

2W 3時間 LiFePO4 バッテリー バッテリー自動テストと自己テスト付き緊急 LED ドライバー 5 年間の保証でオプション



1記述


1) 常時出力 LED 非常電源 輸出電圧の範囲が広い
2) 入力リレーの切り替え
3) 高安全性,高性能,長寿命のライフPO4電池
4) バッテリー管理

5) 手動試験と自動試験選択



2.パラメータ

充電部分

KE027

02: 00AM180HE

03AM180HE

04AM180HE

05AM180HE

指定入力電圧

220-240Vac 50Hz/60Hz

定数入力電流

0.06マックス@230Vac

入力電流

10A(T幅=100us 50% イピーク ) @230Vアク(フルロードで冷却開始)

パワーファクター

≥0.5@230バック

入力電源

<4W@230Vアク

バッテリーの充電電流

250mA

250mA

350mA

350mA

バッテリー充電時間

24時間M についてa はx.

緊急部分

動作モード

緊急モード

負荷タイプ

LED

緊急電源

2W

2.5W

4W

5W

緊急時

3時間

負荷出力流動

25〜10mA

31〜12mA

50〜20mA

65〜25mA

負荷出力電圧

80〜200Vdc

バッテリー

ライフPO4 (電池容量は25で緊急時を満たす°C)

6.4V1.8ほら

6.4V1.8ほら

6.4V3.6ほら

6.4V3.6ほら

バッテリー保証

保証5年数@5~60°C.

例外運転手要件

突発電流

8A

入力電流

3マックス

出力電流

2マックス

LED表示
(手動試験)

充電

グリーンライト

欠点

緑灯が消えた

緊急機能試験

手動試験

デフォルト

オートテスト

設定可能

自動テスト

障害/テスト/状態

理由

充電指標の状態

バッテリーは完全に充電され,動作しています.

標準日用




緑色

バッテリー充電

初期充電/バッテリー充電





緑色が点滅する 1秒で1秒オフ

自動テスト 3時間 (12ヶ月ごとに)

定期的な自己検査





緑色が点滅する 3秒から1秒

自動テスト 5分 (30日ごとに)

定期的な自己検査





緑が点滅する 3秒で3秒オフ

持続試験の誤差

自動テスト失敗





赤色が点滅する 0.5秒で 0.5秒オフ

LEDの欠陥

接続されていないか,損傷/障害がある








赤点滅 2秒 2秒オフ

バッテリー 切断/障害

接続されていないか,損傷/障害がある




固い赤

緊急保護

バッテリーの過剰充電/深度放電保護

そうだ

生産量 超電圧保護

そうだ

出力過負荷保護

そうだ

出力短回路保護

そうだ

運用

環境

動作温度/湿度

0°C...+50°C湿度:20%75% (((凝縮物なし)

貯蔵温度/湿度

-5°C-35歳°C

ケースマックス(Tc)

75°C

安全性

EMC



電圧に耐える

3000バック 5mA 60s (インプット ¥L N ¥出力 ¥SEC+SEC)

安全基準

EN61347-1 60598-2-22,61347-2-7,62034

EMC規格

EN55015,EN61000-3-2,EN61000-3-3

バッテリー標準

UN383

環境保護の要件

RoHS に準拠する

認証

CE

ほか

入力/出力ターミナル/ワイヤリング) 仕様

プレス・ターミナル ワイヤー 直径:0.5-0.75 mm2

IP 評価

IP20

保護の種類

クラス2

装置の種類

内蔵装置

装置の寸法

146*30*22.5mm

梱包の要件

白い箱+操作説明書+紙箱+外装紙箱 (K=A)

体重

75g (運転手))

寿命

5 年@タ

注記:

すべてのパラメータは,入力電圧でテストされます. 230VAC,環境温度 25°C違うことが明示されていない限り

3寸法 (単位:mm)

2W 3時間 LiFePO4 バッテリー バッテリー自動テストと自己テスト付き緊急 LED ドライバー 5 年間の保証でオプション 0

2W 3時間 LiFePO4 バッテリー バッテリー自動テストと自己テスト付き緊急 LED ドライバー 5 年間の保証でオプション 1

2W 3時間 LiFePO4 バッテリー バッテリー自動テストと自己テスト付き緊急 LED ドライバー 5 年間の保証でオプション 2

2W 3時間 LiFePO4 バッテリー バッテリー自動テストと自己テスト付き緊急 LED ドライバー 5 年間の保証でオプション 3



4配線図


2W 3時間 LiFePO4 バッテリー バッテリー自動テストと自己テスト付き緊急 LED ドライバー 5 年間の保証でオプション 4

または

2W 3時間 LiFePO4 バッテリー バッテリー自動テストと自己テスト付き緊急 LED ドライバー 5 年間の保証でオプション 5

5.手動テストと自動テストのスイッチ

2W 3時間 LiFePO4 バッテリー バッテリー自動テストと自己テスト付き緊急 LED ドライバー 5 年間の保証でオプション 6

6.ワイヤの準備

2W 3時間 LiFePO4 バッテリー バッテリー自動テストと自己テスト付き緊急 LED ドライバー 5 年間の保証でオプション 7

  • 固い線または鎖状のワイヤタイプ:0.5~0.75mm2
  • 端末からワイヤーをアクセスまたは取り除くために,ボタンを下に押すスクリュードライバーを使用


7.手動試験と操作説明書

1) 設置前に,ピンを短く設定します: 手動テスト.

2) ワイヤリング図に従ってワイヤーを接続します.

3) L,N電源をオンに,S1を切り替える.その後,負荷ランプをオンに,緊急運転手の指示灯が緑色になります,緊急電源は通常充電されます.スイッチをオフにS1,負荷ランプが消える.

4) 非常事態シミュレーション: オン,負荷ランプがオン,スイッチを押す (テストスイッチ),その後,非常事態モードに切り替え,緊急運転手の指示灯が消されます.スイッチを解放する (テストスイッチ)LEDドライバーで電源を供給すると,指示灯が点灯します.


8.自動テスト操作説明書

1) 設置前に,自動試験のためにピンを開けます.

2) ワイヤリング図に従ってワイヤーを接続します.

3) L,N電源をオンに,時計を起動し,定期的な自己テスト. バッテリーを交換するには,電源をオフに,リタイム.


9.バッテリー使用に関する通知

1) バッテリーは通常の使用条件下では半年に一度充電・放電されるべきです.

2) バッテリーが使用されていないときに電路に接続しないでください.

3) バッテリーを設置し使用する際に熱源から遠ざけ,特定の作業温度範囲内でのみ使用してください.

4) バッテリーを涼しく乾燥した環境で保管してください.

5) 長時間保存後,必要に応じて12ヶ月ごとに電池を回転させます.

6) AC電源がオフで,時計は7日間持続します.電源をオンにして再タイムします.バッテリーを交換するには,電源をオフにして再タイムします.
