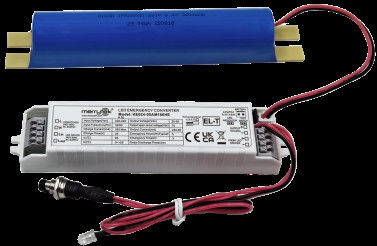

5 年間の保証 4W 3 時間 LED 非常用ドライバーと LiFePO4 バッテリー LED バッテンのための 20-60Vdc 出力
無料のサンプルとクーポンを私に連絡してください.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 指定入力電圧 | 220〜240Vac 50Hz/60Hz | 非常用電源 | 4W (カスタマイズ可能) |
|---|---|---|---|
| 緊急の時間 | 180分 (カスタマイズできる) | 保証 | 5年 |
| 負荷出力電圧 | 20~60Vdc | 作業温度 | 0°C~50°C |
| IP 評価 | IP20 | バッテリータイプ | ライフPO4 6.4V 3600mAh |
製品の説明
5 年間の保証 4W 3 時間 LED 非常用ドライバーと LiFePO4 バッテリー LED バッテンのための 20-60Vdc 出力
1記述
1) 常時出力 LED 非常電源 輸出電圧の範囲が広い
2) 入力リレーの切り替え
3) 高安全性,高性能,長寿命のライフPO4電池
4) バッテリー管理
5) 手動試験と自動試験選択
2.パラメータ
| 充電部分 | KE024 | 02: 00AM180HE | 03AM180HE | 04AM180HE | 05AM180HE | |
| 指定入力電圧 | 220-240Vac 50Hz/60Hz | |||||
| 定数入力電流 | 0.06A 最大 | |||||
| 入力電流 | 10A ((幅=100us 50% Ipeak))@230Vac ((フルロードで冷却開始) | |||||
| パワーファクター | ≥0.5@230Vac | |||||
| 入力電源 | <4W@230Vac | |||||
| バッテリーの充電電流 | 250mA | 250mA | 350mA | 350mA | ||
| バッテリー充電時間 | 最大24時間 | |||||
| 緊急部分 | 動作モード | 緊急モード | ||||
| 負荷タイプ | LED | |||||
| 緊急電源 | 2W | 2.5W | 4W | 5W | ||
| 緊急時 | 3時間 | |||||
| 負荷出力電流 | 100〜30mA | 125〜41mA | 200〜65mA | 250〜80mA | ||
| 負荷出力電圧 | 20-60Vdc | |||||
| バッテリー | ライフPO4(電池容量は25°Cで緊急時刻を満たす) | 6.4V 1.8Ah | 6.4V 1.8Ah | 6.4V 3.6Ah | 6.4V 3.6Ah | |
| バッテリー保証 | 保証 5 年 @5~60°C | |||||
| 例外運転手要件 | 突発電流 | 8A | ||||
| 入力電流 | 3A マックス | |||||
| 出力電流 | 2A マックス | |||||
| LED表示 (手動テスト) |
充電 | グリーンライト | ||||
| 欠点 | 緑灯が消えた | |||||
| 緊急機能試験 | 手動試験 | デフォルト | ||||
| オートテスト | 設定可能 | |||||
| 自動テスト | 障害/テスト/状態 | 理由 | 充電指標の状態 | |||
| バッテリーは完全に充電され,稼働しています | 標準日用 | |||||
| 緑色 | ||||||
| バッテリー充電 | 初期充電/バッテリー充電 | |||||
| 緑色が点滅する 1秒で1秒オフ | ||||||
| 自動テスト 3時間 (12ヶ月ごとに) | 定期的な自己検査 | |||||
| 緑色が点滅する 3秒から1秒 | ||||||
| 自動テスト 5分 (30日ごとに) | 定期的な自己検査 | |||||
| 緑が点滅する 3秒で3秒オフ | ||||||
| 持続試験の誤差 | 自動テスト失敗 | |||||
| 赤色が点滅する 0.5秒で 0.5秒オフ | ||||||
| LEDの欠陥 | 接続されていないか,損傷/障害がある | |||||
| 赤点滅 2秒 2秒オフ | ||||||
| バッテリー 切断/障害 | 接続されていないか,損傷/障害がある | |||||
| 固い赤 | ||||||
| 緊急保護 | バッテリーの過剰充電/深度放電保護 | そうだ | ||||
| 出力超電圧保護 | そうだ | |||||
| 出力過負荷保護 | そうだ | |||||
| 出力短回路保護 | そうだ | |||||
|
運用 環境 |
動作温度/湿度 | 0°C...+50°C,湿度: 20%~75% (冷却なし) | ||||
| 貯蔵温度/湿度 | -5°C〜35°C | |||||
| ケースマックス Temp ((Tc) | 75°C | |||||
|
安全性 EMC
|
電圧に耐える | 3000Vac 5mA 60s (インプット ¥L N¥ ¥出力 ¥SEC+SEC-) | ||||
| 安全基準 | EN61347-1, 60598-2-22, 61347-2-7, 62034 | |||||
| EMC規格 | EN55015,EN61000-3-2,EN61000-3-3 | |||||
| バッテリー規格 | UN383 | |||||
| 環境保護の要件 | RoHS に準拠する | |||||
| 認証 | CE | |||||
| ほか | 入力/出力 (端末/配線) 仕様 | プレス端末,ワイヤ径:0.5-0.75mm2 | ||||
| IP 評価 | IP20 | |||||
| 保護の種類 | クラス2 | |||||
| 装置の種類 | 内蔵装置 | |||||
| 装置の寸法 | 146*30*22.5mm | |||||
| 梱包の要件 | 白い箱+使用説明書+タップボード+外装箱 ((K=A) | |||||
| 体重 | 75g (運転手) | |||||
| 寿命 | 5歳 @Ta | |||||
|
注記: すべてのパラメータは,他の規定がない限り,入力電圧230VAC,環境温度の25°Cで試験する. |
||||||
3バッテリーの寸法 (単位:mm)
図 A
図B
図C
図D
4. 変換する次元
5配線図
または
6.手動テストと自動テストのスイッチ
7.ワイヤの準備
- 固い線または鎖状のワイヤタイプ:0.5~0.75mm2
- 端末からワイヤーをアクセスまたは取り除くために,ボタンを下に押すスクリュードライバーを使用
8.手動試験と操作説明書
1) 設置前に,ピンを短く設定します: 手動テスト.
2) ワイヤリング図に従ってワイヤーを接続します.
3) L,N電源をオンに,S1を切り替える.その後,負荷ランプをオンに,緊急運転手の指示灯が緑色になります,緊急電源は通常充電されます.スイッチをオフにS1,負荷ランプが消える.
4) 非常事態シミュレーション: オン,負荷ランプがオン,スイッチを押す (テストスイッチ),その後,非常事態モードに切り替え,緊急運転手の指示灯が消されます.スイッチを解放する (テストスイッチ)LEDドライバーで電源を供給すると,指示灯が点灯します.
9.自動テスト操作説明書
1) 設置前に,自動試験のためにピンを開けます.
2) ワイヤリング図に従ってワイヤーを接続します.
3) L,N電源をオンに,時計を起動し,定期的な自己テスト. バッテリーを交換するには,電源をオフに,リタイム.
10.バッテリー使用に関する通知
1) バッテリーは通常の使用条件下では半年に一度充電・放電されるべきです.
2) バッテリーが使用されていないときに電路に接続しないでください.
3) バッテリーを設置し使用する際に熱源から遠ざけ,特定の作業温度範囲内でのみ使用してください.
4) バッテリーを涼しく乾燥した環境で保管してください.
5) 長時間保存後,必要に応じて12ヶ月ごとに電池を回転させます.
6) AC電源がオフで,時計は7日間持続します.電源をオンにして再タイムします.バッテリーを交換するには,電源をオフにして再タイムします.
