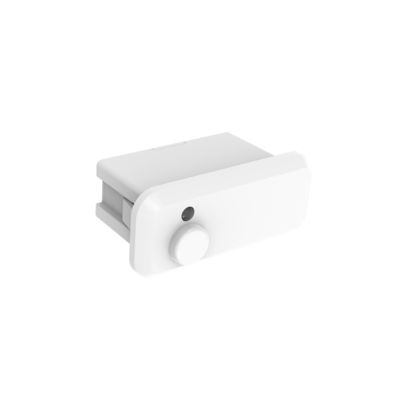

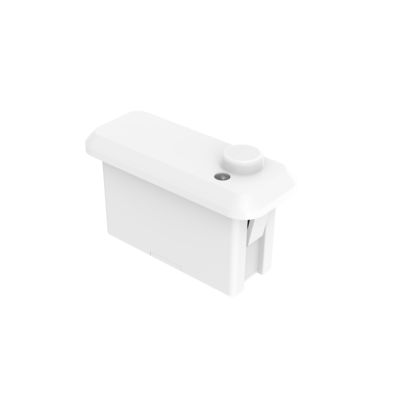

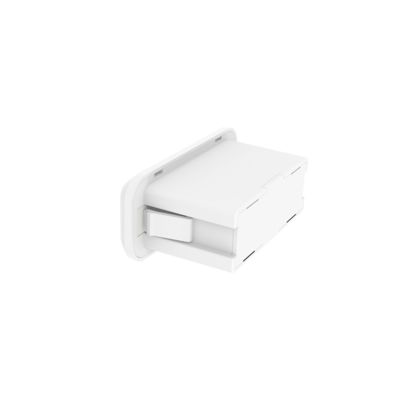

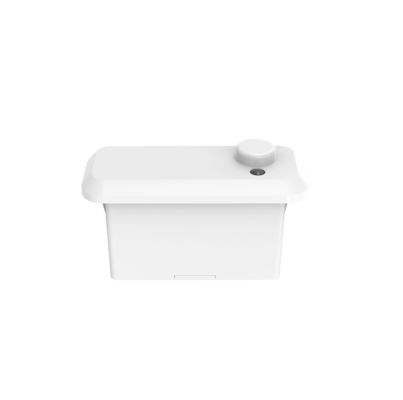

2.4GRFワイヤレスネットワーク 微波センサー パネルと線形光のための 日光収穫機能

Place of Origin Shenzhen, China
ブランド名 Merrytek
証明 CE
Model Number MC182D 99 B/ MC182D 99 1 B
Minimum Order Quantity 100PCS
価格 交渉可能
Packaging Details Clapboard + Carton (K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

無料のサンプルとクーポンを私に連絡してください.

ワットサップ:0086 18588475571

ウェチャット: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
Operating Voltage 12±1VDC Operating current 90±5mA
Output signal 0-10VDC dimming signal/ PWM dimming signal Mounting Height 3m (4m Max )
Operating Temperature -35℃-60℃ Certificate CE
Lifetime 5 years warranty @Ta
メッセージ
製品の説明

[製品の特徴]



  • 内蔵型設置人感センサー、標準zhaga20インターフェース
  • 24GHz特許マイクロ波アンテナ技術を採用、最大4mの設置高さに対応
  • ドイツRF技術を採用、5年間の製品保証
  • モーション、微小モーション、および昼光センサー機能
  • 洗面所、リビングルーム、キッチンなど、モーション、微小モーション検出が必要な環境に適用可能
  • 2.4Gワイヤレスによるグループネットワーキング、ペアリングやゲートウェイは不要
  • 0-10V調光またはPWM調光、2段階/3段階調光機能
  • すべてのセンサーパラメータはリモコンで設定可能



[パラメータ]



入力
定格電圧 12±1VDC
動作電流 90±5mA
リップル電圧 <100mVp-p
出力
出力信号 MC182D 99 B1 MC182D 99 1 B1
0-10VDC調光信号 PWM調光信号
センサーパラメータ動作周波数
24GHz~24.25GHz、ISM帯 送信電力
6dBm 検出エリア
100% /75%/50%/25%(MH17);100% / 50%/25%(MH15) 保持時間
30秒/1分/3分/5分/10分/20分/30分(MH17);

30秒/1分/3分(MH15)

待機期間

0秒/10秒/1分/3分/5分/10分/30分/+∞(MH17);

5分/10分/ +∞(MH15)

待機調光レベル

10%/ 20%/ 30%/ 50% (MH17);10%/ 30%(MH15) 検出範囲(半径)
昼光閾値 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(無効)(MH17)

15Lux/50Lux/(無効)(MH15)(周囲光拡散状態)

昼光収穫

(MH17press“P”昼光収穫モードに入る)

待機調光レベル

10%/ 20%/ 30%/ 50% (MH17);10%/ 30%(MH15) 検出範囲(半径)
天井設置3m高

モーションと微小モーション:r≥2.5m

テスト条件:100%感度、60㎡屋内オープンスペース

設置高さ

3m (最大4m) ワイヤレスパラメータ
動作周波数
2.400-2.483GHz 送信電力
6dBm グループ
1グループ最大ノード32個 送信距離
最大15m(ポイントツーポイントオープンエリア伝送距離) 環境
動作温度(Ta)
-35℃-60℃ 保管温度
-40℃~+80℃ 湿度:≤85%(結露しないこと) 認証
規格認証CE
環境要件 RoHS 2.0、REACH要件に準拠
IP定格 IP20
保護クラス クラスII
その他 配線
3ピンPH2.0端子設置要件
: 梱包要件
仕切り板+カートン(K=A) 正味重量
±3g 寿命
5年間の保証@Ta [機能説明]
ON-OFF機能 待機期間を“0秒”に設定



2段階調光



配線3段階調光

待機期間を“5分/10分”に設定
配線待機期間を“+∞”に設定、昼光センサーを“LOW/MED”に設定 昼光優先
配線グループ化 リモートグループ“1-8”、センサーのRx信号を設定
配線 ]
寸法(単位:mm) 機能
配線設置説明 [検出範囲]



l信号l

  • モーション信号

2.4GRFワイヤレスネットワーク 微波センサー パネルと線形光のための 日光収穫機能 02.4GRFワイヤレスネットワーク 微波センサー パネルと線形光のための 日光収穫機能 1

  • 人の存在

2.4GRFワイヤレスネットワーク 微波センサー パネルと線形光のための 日光収穫機能 2

  • :

2.4GRFワイヤレスネットワーク 微波センサー パネルと線形光のための 日光収穫機能 3

  • 検出エリア内の人体を検出し、

2.4GRFワイヤレスネットワーク 微波センサー パネルと線形光のための 日光収穫機能 42.4GRFワイヤレスネットワーク 微波センサー パネルと線形光のための 日光収穫機能 5



大きな

2.4GRFワイヤレスネットワーク 微波センサー パネルと線形光のための 日光収穫機能 6

2.4GRFワイヤレスネットワーク 微波センサー パネルと線形光のための 日光収穫機能 7

動きの信号(歩行)を誘発し、

誘導し、高レベルを出力(例:照明のオン/オフを制御)、次に微小モーション信号(体を前後に傾けたり、手足を振ったり、頭を振ったり、タイピングしたり、携帯電話を操作したりするなどの微小モーション。)および腹腔、胸部拡張などによって引き起こされる人間の呼吸バイタルサインの検出も行い、高レベル出力を維持します(例:照明常にオン)人の不在: 検出エリアで信号が検出されず、低レベルを出力(ランプオフを制御)[リモート]MH15MH17[初期化]電源投入後、センサーは自動的に100%の明るさで点灯し、45秒~60秒間自己検査を行います。初期化中、センサーは動きを検出できません。初期化後、センシングモードに入り、その間、ランプは100%の明るさを維持します。[感度:100%、保持時間:5秒、昼光センサー:無効、待機期間:0秒、待機調光レベル:20%[アプリケーション通知



]l



llll



2.4GRFワイヤレスネットワーク 微波センサー パネルと線形光のための 日光収穫機能 8

検出距離は、設置高さ、検出対象物のサイズ、動きの速度、設置環境の影響を受け、異なる方向の検出距離にはある程度のばらつきがあります。



2.4GRFワイヤレスネットワーク 微波センサー パネルと線形光のための 日光収穫機能 9

2.4GRFワイヤレスネットワーク 微波センサー パネルと線形光のための 日光収穫機能 10



l



昼光閾値は、晴天の環境、影がない、周囲光の拡散反射条件下にあります。異なる期間、気候、環境では、光センサーが検出する昼光値が異なる場合があります。



l

製品の設置距離は1.5m以上を推奨します。製品とルーターの設置距離は1.5m以上離してください。そうしないと、マイクロ波センサーの正常な動作に干渉する可能性があります。



l製品の取り付け面(例:アルミニウム基板、PCB基板)は、マイクロ波モジュールのアンテナ面からある程度の高さの違いが必要であり、マイクロ波モジュールのアンテナ面は、近くの面よりも5mm以上高くする必要があります。これにより、最高の検出効果が得られます。l

l

l

l

l

.

製品の前面とその近くに金属製の付属品やガラスブロックを取り付けることはできません。これにより、センサーの正常な動作に影響を与えるのを防ぎます。プラスチックの厚さは1mm未満を選択し、厚すぎるとマイクロ波モジュールの検出と指向性に影響します。マイクロ波アンテナ面とシェルの距離は3.2mm以上である必要があります。

製品のアンテナ面と金属面(アルミニウム基板、鉄シェル)には、ある程度の高さの違いが必要です。推奨距離は0.5mm以上です。
