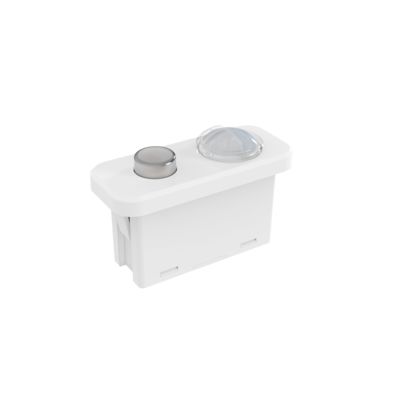

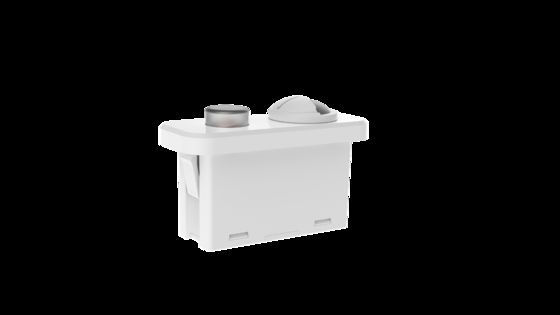

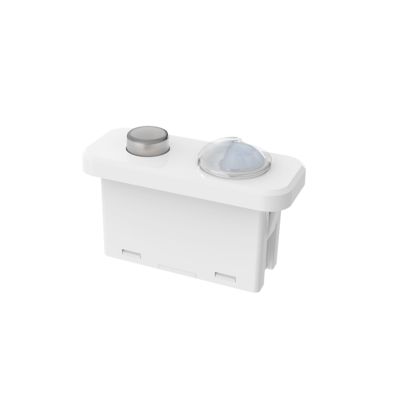

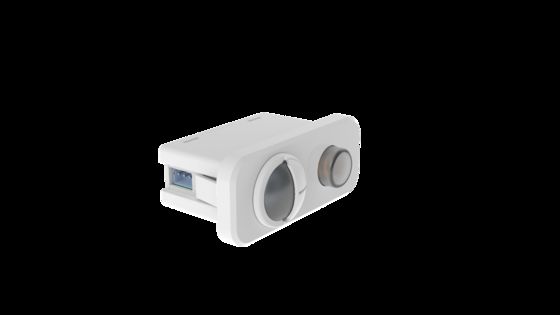

2.4Gワイヤレスグループ化PIRモーションセンサー、0-10V調光、ザガブック20インストールMC182D IR B
商品の詳細
| 動作電圧 | 12±1VDC | 動作電流 | 60±5ma |
|---|---|---|---|
| 出力信号 | 0-10VDC調光信号 | 取付高さ | 3m（最大4m） |
| 動作温度 | -25℃-55℃ | 証明書 | CE |
| 一生 | 5年保証@TA（屋内） | ||
| ハイライト | 2.4G wireless motion sensor,PIR motion sensor with 0-10V dimming,Zhaga book20 wireless motion sensor |
||
製品の説明
[製品特徴]
- 設置内蔵プレゼンスセンサー,標準 zhaga20 インターフェース
- PIR モーション検出技術を採用します. 4m 最大の設置高度をサポートします.
- 5 年間の製品保証
- 運動センサーと日光センサーの機能
- 運動検出が必要なオフィスや教室の環境に適用可能
- 2.4G ワイヤレスでネットワークをグループ化します ペアリングやゲートウェイは必要ありません
- 0~10Vの電源が消える 2段階/3段階の電源が消える
- すべてのセンサーパラメータは リモコンで設定できます
[パラメータ]
| インプット | |||
| 定位電圧 | 12±1VDC | ||
| 稼動電流 | 60±5mA | ||
| 波動電圧 | <100mVp-p | ||
| 生産量 | |||
| 出力信号 | MC182D 99B | ||
| 0-10VDC 暗示信号 | |||
| センサーPアラメーター | |||
| 検出モード | PIR検出 | ||
| 検知領域 | 100% /75%/50%/25% (MH17) 100% / 50%/25% (MH15) | ||
| 待ち時間 |
30秒/1分/3分/5分/10分/20分/30分 (MH17) 30秒/1分/3分 (MH15) |
||
| 待機期間 |
0s/10s/1min/3min/5min/10min/30min/+∞(MH17); 5分/10分/ +∞(MH15) |
||
| 待機DIMレベル | 10%/ 20%/ 30%/ 50% (MH17);10%/ 30% (MH15) | ||
| 日光センサー | 日光の限界 |
5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux (無効) 15Lux/50Lux/ (無効) (MH15) (環境照明拡散状態) |
|
| 日中収穫 |
100L/200L/300L/400L/500L/600L/無効 (MH17 押す 入力 昼間の収穫モード) |
||
| 待機状態の暗さレベル | 10%/ 20%/ 30%/ 50% (MH17);10%/ 30% (MH15) | ||
| 検出範囲 (半径) |
天井設置 高さ3m0.6~1m/s ≥3m;関数方向試験 動きと軽い動き: r≥2.5m 試験条件:100%の感度,60m2の室内空間で,環境温度は25°C |
||
| 装置の高さ | 3m (最大4m) | ||
| 無線パラメータ | |||
| 動作頻度 | 2.400〜2.483GHz | ||
| 送電力 | 6dBm | ||
| グループ | 1つのグループ最大ノード 32 PC | ||
| 送信距離 | 15m MAX ((点から点までのオープンエリア伝送距離) | ||
| 環境 | |||
| 作業温度 (Ta) | -25°Cから55°C | ||
| 貯蔵温度 | -40°C~+80°C の湿度: ≤85% (冷却しない) | ||
| 認証Sトンダール | |||
| 認証 | CE | ||
| 環境要件 | RoHS 2.0, Reach の要件を満たす | ||
| IP 評価 | IP20 | ||
| 保護クラス | クラスII | ||
| ほかs | |||
| ワイヤリング | 3ピンのPH2.0端末 | ||
| 設置要件 | 外部 zhaga book20 装置 | ||
| パッケージの要求事項 | カートン (K=A) | ||
| 純重量 | 16±3g | ||
| 生涯 | 5年保証 @Ta 室内 | ||
[機能説明]
| √オンオフ機能 | 待機期間を0秒に設定する |
| √2段階のダブニング | 待機期間を"+∞"に設定する. |
| √3段階のダブニング | 待機時間 10s/1min/3min/5min/10min/30min に設定する |
| √昼間収穫 | 待機期間を510s/1min/3min/5min/10min/30minに設定する |
| 日光優先 | N/A |
| √グループ化 | リモートグループ ¥1-16 ¥ センサーのRx信号をセット |
[図]
- 尺寸 (単位:mm)
- 機能
- ワイヤリング
- 設置説明書
[検出範囲]
[リモコン]MH15
MH17
[初期化]
電源を入れると,センサーは100%の明るさで自動的に光を入れ,45s-60sを自己チェックします.初期化中に,センサーは動きを検出できません.初期化後にセンサーモードに入りますランプが100%の明るさを保っている間
[工場設定]
感度: 100% 待機時間: 5秒 日光センサー: 停止 待機期間: 0秒 待機暗度レベル: 10%
[申請通知]
- センサーは,プロの電気技師によって設置されるべきです. 設置,配線,パラメータを変更する前に電力を切ってください.
- センサーと動く人/物との間に障害物がないことを確認してください.
- 寒い冬に厚い服を着ている人は センサーが検出するのが難しいかもしれません
- 熱信号は,センサーを起動するための移動信号とみなされます.センサーをエアコンまたは他の加熱源に向けるのを避けます.
- センサーは屋内での使用のみです 屋外での日光はセンサーの検出に影響します
- 継続的な改善のため,この説明書の内容は事前通知なしに変更される可能性があります.
- 0~10Vのドライバが異なる場合,暗くする性能が異なる可能性があります.
- 日光の限界値は,影や周囲の光の分散反射のない日光のある環境で測定されます.環境,天候,気候によって,周囲のルックスレベルが異なる可能性があります.日時と季節.
- 検出距離は,人の身長,マウント高度,マウント角度,作業環境の温度などに関連しています.環境温度は人間の体温範囲 (36°C~37°C/96) に近付いているとき.8~98.6°F),PIR運動検出が著しく弱まり,反応しない.環境温度またはLEDトレイの温度が55°C/131°Fを超える場合,誤ったトリガーが発生する可能性があります.改善するために検出感度を減らすようにしてください.誤ったトリガー状態では,PIRセンサは空間での使用に適さない.
- 検出面積は 165cmの高さのテスト機で 室内・オープン環境で測定された典型的な値です
- この製品は,電圧安定と使用する必要がありますDC パワー 供給入力電圧が安定し,リップファクターは低い (リップファクタは100mV未満,負荷電流は25mA以上)
- 新しい環境でインストールする場合は,大量インストール前に少なくとも5pcs製品を最初にインストールしてテストしてください.
- PIRは,赤外線の変化を検出する火力感光赤外線センサーです. 実際の使用中に以下の事項に注意してください. 例えば:人間の体以外の熱源を検出,熱源の温度が変化しないか,熱源が動かないかPIRの適用原則の侵害の影響.
- 下記の現象により,人体以外の熱源を検知する場合,PIRは誤って起動する可能性があります.
1小さい動物が検出範囲に入ると
2センサーに直接暴露される場合,太陽光,車のヘッドライト,白熱ランプなどからの遠赤外線
3熱気,冷たい温室機器からの冷たい空気,湿気化器からの水蒸気などによって検出範囲内の温度が劇的に変化すると
- 次の現象による熱源の検出では,PIRが起動しない場合がある.
1センサーと検出対象間の遠赤外線の伝達を阻害するガラスやアクリルなどの物質がある場合
2検出範囲内の熱源はほとんど動かないし,高速で動かない.
