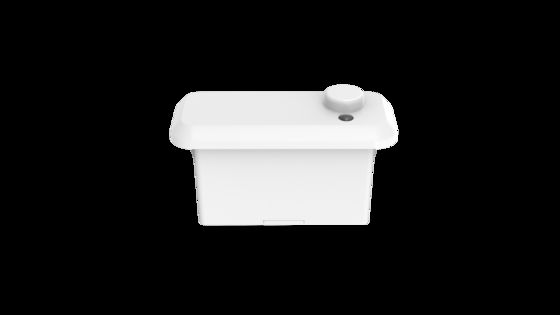

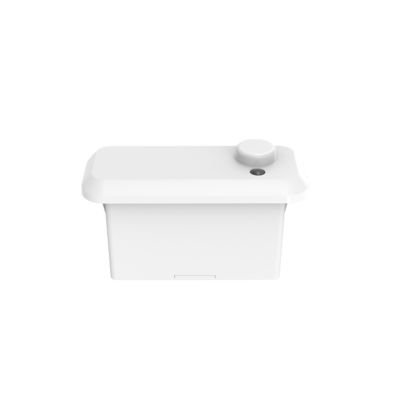

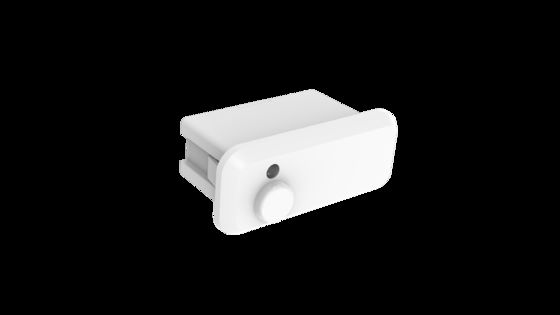

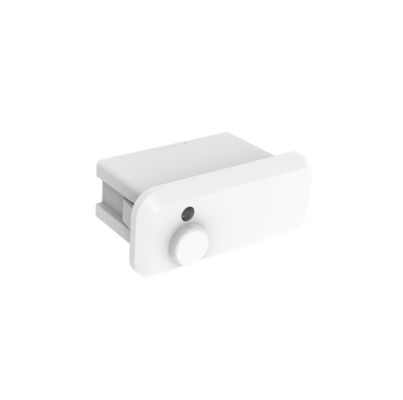

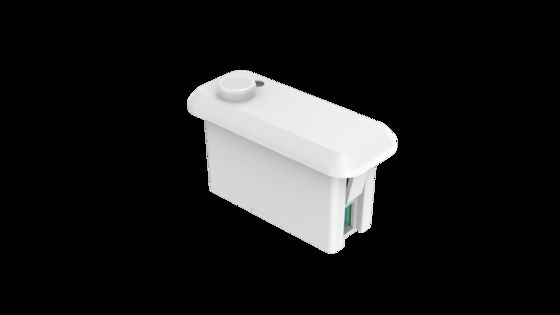

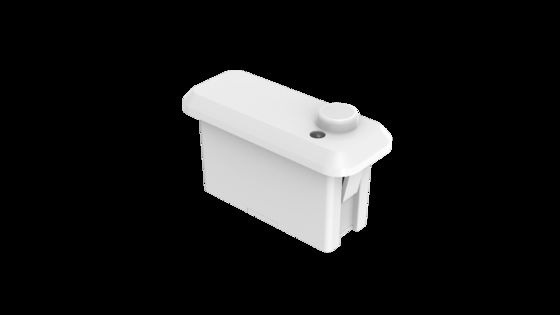

2.4G ワイヤレスグループ PIR モーションセンサー,PWM ディミング,Zhaga book20 インターフェース MC182D 99 1 B
商品の詳細
| 動作電圧 | 12±1VDC | 動作電流 | 60±5ma |
|---|---|---|---|
| 出力信号 | PWM調光信号 | 取付高さ | 3m（最大4m） |
| 動作温度 | -25℃-55℃ | 証明書 | CE |
| 一生 | 5年保証@TA（屋内） | ||
| ハイライト | 2.4G wireless motion sensor,PIR motion sensor with PWM dimming,Zhaga book20 motion sensor |
||
製品の説明
2.4G ワイヤレスグループ PIR モーションセンサー,PWM ディミング,Zhaga book20 インターフェース
製品の特徴
- 設置内蔵プレゼンスセンサー,標準 zhaga20 インターフェース
- PIR モーション検出技術を採用します. 4m 最大の設置高度をサポートします.
- 5 年間の製品保証
- 運動センサーと日光センサーの機能
- 運動検出が必要なオフィスや教室用
- 2.4G ワイヤレスによるグループネットワーク,ペアリングやゲートウェイは必要ありません
- 出力 PWM ダム,2段階/3段階のダム機能
- すべてのセンサーパラメータは,リモコンで設定することができます
テクニカルパラメータ
| インプット | |
|---|---|
| 定位電圧 | 12±1VDC |
| 稼動電流 | 60±5mA |
| 波動電圧 | <100mVp-p |
| 生産量 | |
| 出力信号 | MC182D 99 1B PWM ダブリング信号 |
| センサーパラメータ | |
| 検出モード | PIR検出 |
| 検知領域 | 100% /75%/50%/25% (MH17) 100% / 50%/25% (MH15) |
| 待ち時間 | 30秒/1分/3分/5分/10分/20分/30分 (MH17) 30秒/1分/3分 (MH15) |
| 待機期間 | 0s/10s/1min/3min/5min/10min/30min/+∞(MH17) 5min/10min/+∞(MH15) |
| 待機DIMレベル | 10%/ 20%/ 30%/ 50% (MH17);10%/ 30% (MH15) |
| 日光センサー | 昼間の日光の限界:5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux (無効) (MH17) 15Lux/50Lux (無効) (MH15) (環境光拡散状態) 日中収穫:100L/200L/300L/400L/500L/600L/無効 (MH17プレス"P"日光採集モードを入力) |
| 検出範囲 (半径) | 天井設置 高さ3m0.6~1m/s ≥3m;関数方向試験 動きと軽微な動き: r≥2.5m 試験条件: 100%の感度,60m2の室内開いた空間.環境温度は25°C |
| 装置の高さ | 3m (最大4m) |
| 無線パラメータ | |
| 動作頻度 | 2.400〜2.483GHz |
| 送電力 | 6dBm |
| グループ | 1つのグループ最大ノード 32 PC |
| 送信距離 | 15m MAX ((点から点までのオープンエリア伝送距離) |
| 環境 | |
| 作業温度 (Ta) | -25°Cから55°C |
| 貯蔵温度 | -40°C~+80°C の湿度: ≤85% (冷却しない) |
| 認証基準 | |
| 認証 | CE |
| 環境要件 | RoHS 2 に準拠する0範囲要求 |
| IP 評価 | IP20 |
| 保護クラス | クラスII |
| ほか | |
| ワイヤリング | 3ピンのPH2.0端末 |
| 設置要件 | 外部 zhaga book20 装置 |
| パッケージの要求事項 | カートン (K=A) |
| 純重量 | 16±3g |
| 生涯 | 5年保証 @Ta 室内 |
機能説明
| √オンオフ機能 | 待機期間を "0s" に設定する |
| √2段階のダブニング | 待機期間を"+∞"に設定する |
| √3段階のダブニング | 待機期間を "10s/1min/3min/5min/10min/30min"に設定する |
| √昼間収穫 | 待機期間を "510s/1min/3min/5min/10min/30min" に設定する |
| 日光優先 | N/A |
| √グループ化 | リモートグループ"1-16"とセンサーのRx信号をセット |
図
尺寸 (単位:mm)
機能
ワイヤリング
設置説明書
検出範囲
リモコン
MH15
MH17
初期化
電源を入れると,センサーは100%の明るさで自動的に光を入れ,45s-60sを自己チェックします.初期化中に,センサーは動きを検出できません.初期化後にセンサーモードに入りますランプが100%の明るさを保っている間
工場設定
感度: 100% 待機時間: 5秒 日光センサー: 停止 待機期間: 0秒 待機暗度レベル: 10%
申請通知
- センサーは,プロの電気技師によって設置されるべきです. 設置,配線,パラメータを変更する前に電力を切ってください.
- PIRセンサーは材料を貫通できないので センサーと動く人/物との間に障害物がないようにしてください
- 寒い冬に厚い服を着ている人は センサーが検出するのが難しいかもしれません
- 熱信号は,センサーを起動するための移動信号とみなされます.センサーをエアコンまたは他の加熱源に向けるのを避けます.
- センサーは屋内での使用のみです 屋外での日光はセンサーの検出に影響します
- 継続的な改善のため,この説明書の内容は事前通知なしに変更される可能性があります.
- 0~10Vのドライバが異なる場合,暗くする性能が異なる可能性があります.
- 日光の限界値は,影や周囲の光の分散反射のない日光のある環境で測定されます.環境,天候,気候によって,周囲のルックスレベルが異なる可能性があります.日時と季節.
- 検出距離は,人の身長,マウント高度,マウント角度,作業環境の温度などに関連しています.環境温度は人間の体温範囲 (36°C~37°C/96) に近付いているとき.8~98.6°F),PIR運動検出が著しく弱まり,反応しない.環境温度またはLEDトレイの温度が55°C/131°Fを超える場合,誤ったトリガーが発生する可能性があります.改善するために検出感度を減らすようにしてください.誤ったトリガー状態では,PIRセンサは空間での使用に適さない.
- 検出面積は 165cmの高さのテスト機で 室内・オープン環境で測定された典型的な値です
- この製品は,入力電圧が安定し,リップファクタが低い電圧安定電源で使用する必要があります.リップファクタは100mV未満,負荷電流は25mA以上です.
- 新しい環境でインストールする場合は,大量インストール前に少なくとも5pcs製品を最初にインストールしてテストしてください.
PIRの適用に関する考慮事項:
PIRは赤外線の変化を検出する火力赤外線センサーです.実際の使用中に以下の事項に注意してください.
- 人体以外の熱源を検出する際
- 熱源の温度が変化しない場合や熱源が動かない場合
- 他の関連環境要因及びPIR適用原則の違反による影響
潜在的誤った誘発シナリオ:
- 小さい動物が検出範囲に入るとき
- 太陽光,自動車のヘッドライト,白熱ランプなどからの遠赤外線がセンサーに直接照射される場合
- 熱い空気や冷たい温室機器からの冷たい空気,湿気化器からの水蒸気などにより検出範囲内の温度が劇的に変化する場合
誘発しないシナリオ:
- センサーと検出対象間の遠赤外線伝達を阻害するガラスやアクリルなどの物質がある場合
- 検出範囲内の熱源はほとんど動かないし,高速で動かない.
