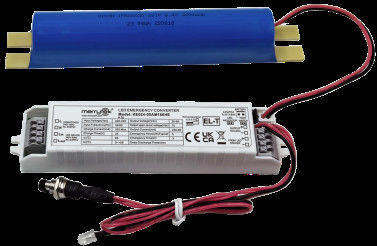

バッテリー付き 5年保証 3W 3時間のLED 緊急コンバータ 手動テストと自己テスト オプション
商品の詳細
| 定格入力電圧 | 220〜240Vac 50Hz/60Hz | 非常用電源 | 3W （カスタマイズすることができる） |
|---|---|---|---|
| 緊急時 | 180分 (カスタマイズできる) | 保証 | 5年 |
| 負荷出力電圧 | 20~60Vdc | 作業温度 | 0℃～50℃ |
| IP等級 | IP20 | 電池のタイプ | ライフPO4 6.4V 1800mAh |
| ハイライト | 保証付きの3W LED 緊急ドライバー,5年間の保証 LED 緊急変換器,手動試験 自動試験 緊急運転手 |
||
製品の説明
バッテリー付き 5年保証 3W 3時間 LED 緊急変換器
常時出力 LED 緊急電源,手動テストと自己テストオプション. 幅広い出力電圧範囲,入力リレー切り替え,そして高性能のLifePO4バッテリー 5年保証.
製品の特徴
- 常時出力 LED 非常電源 広範囲の出力電圧
- 入力リレーの切り替え
- 高い安全性,高性能,長寿命 LifePO4 バッテリー
- バッテリー管理システム
- 手動試験と自動試験選択オプション
テクニカルパラメータ
| 充電部分 | KE024 | 02: 00AM180HE | 03AM180HE | 午前4時180分 | 05AM180HE |
|---|---|---|---|---|---|
| 指定入力電圧 | 220-240Vac 50Hz/60Hz | ||||
| 定数入力電流 | 0.06A 最大 | ||||
| 入力電流 | 10A ((幅=100us 50% Ipeak))@230Vac ((フルロードで冷却開始) | ||||
| パワーファクター | ≥0.5@230Vac | ||||
| 入力電源 | <4W@230Vac | ||||
| バッテリーの充電電流 | 250mA | 250mA | 350mA | 350mA | |
| バッテリー充電時間 | 最大24時間 | ||||
| 緊急部分 | 緊急モード | ||||
| 負荷タイプ | LED | ||||
| 緊急電源 | 2W | 2.5W | 4W | 5W | |
| 緊急時 | 3時間 | ||||
| 負荷出力電流 | 100〜30mA | 125〜41mA | 200〜65mA | 250〜80mA | |
| 負荷出力電圧 | 20-60Vdc | ||||
| バッテリー | 6.4V 1.8Ah | 6.4V 1.8Ah | 6.4V 3.6Ah | 6.4V 3.6Ah | |
| バッテリー保証 | 保証 5 年 @5~60°C | ||||
例外運転手要件
| 突発電流 | 8A |
| 入力電流 | 3A マックス |
| 出力電流 | 2A マックス |
LED表示 (手動試験)
| 充電 | グリーンライト |
| 欠点 | 緑灯が消えた |
緊急機能試験
| 手動試験 | デフォルト |
| オートテスト | 設定可能 |
自動テスト状態指標
| 障害/試験状態 | 理由 | 充電指標の状態 |
|---|---|---|
| バッテリーは完全に充電され,動作しています. | 標準日用 | 固い緑 |
| バッテリー充電 | 初期充電/バッテリー充電 | 緑色が点滅する 1秒で1秒オフ |
| 自動テスト 3時間 (12ヶ月ごとに) | 定期的な自己検査 | 緑色が点滅する 3秒から1秒 |
| 自動テスト 5分 (30日ごとに) | 定期的な自己検査 | 緑が点滅する 3秒で3秒オフ |
| 持続試験の誤差 | 自動テスト失敗 | 赤色が点滅する 0.5秒で 0.5秒オフ |
| LEDの欠陥 | 接続されていないか,損傷/障害がある | 赤点滅 2秒オン - 2秒オフ |
| バッテリー 切断/障害 | 接続されていないか,損傷/障害がある | 固い赤色 |
緊急時の保護
| バッテリーの過剰充電/深度放電保護 | そうだ |
| 出力超電圧保護 | そうだ |
| 出力過負荷保護 | そうだ |
| 出力短回路保護 | そうだ |
操作環境
| 動作温度/湿度 | 0°C...+50°C,湿度: 20%~75% (冷却なし) |
| 貯蔵温度/湿度 | -5°C〜35°C |
| ケースマックス Temp ((Tc) | 75°C |
安全とEMC基準
| 電圧に耐える | 3000Vac 5mA 60s (入力"L N" - 出力"SEC+SEC-") |
| 安全基準 | EN61347-1, 60598-2-22, 61347-2-7, 62034 |
| EMC規格 | EN55015,EN61000-3-2,EN61000-3-3 |
| バッテリー規格 | UN383 |
| 環境保護の要件 | RoHS に準拠する |
| 認証 | CE |
追加仕様
| 入力/出力 (端末/配線) 仕様 | プレス端末,ワイヤ径:0.5-0.75mm2 |
| IP 評価 | IP20 |
| 保護の種類 | クラス2 |
| 装置の種類 | 内蔵装置 |
| 装置の寸法 | 146×30×22.5mm |
| 梱包の要件 | 白い箱+使用説明書+タップボード+外装箱 ((K=A) |
| 体重 | 75g (運転手) |
| 寿命 | 5歳 @Ta |
注: 異なる規定がない限り,すべてのパラメータは,入力電圧230VAC,環境温度25°Cで試験する.
バッテリーの寸法
図 A. バッテリーの寸法
図 B バッテリーの寸法
図 C. バッテリーの寸法
図 D. バッテリーの寸法
変換器の寸法
配線図
または
手動試験と自動試験スイッチ
ワイヤの準備
- 固い線または鎖状のワイヤタイプ:0.5〜0.75mm2
- 端末からワイヤーをアクセスまたは取り除くために,ボタンを押すためにスクリュードライバーを使用
手動試験と操作説明書
- 設置前に,ピンを短く設定します: 手動テスト
- 配線図に従ってワイヤーを接続する.
- L,N電源をオンに,S1を切り替える.その後,負荷ランプをオンに,緊急運転手の指示灯が緑色になります,緊急電源は通常充電されます.スイッチをオフにS1,負荷ランプが消える.
- 非常事態シミュレーション: オン,負荷ランプがオン,スイッチを押す (テストスイッチ),その後,非常事態モードに切り替え,緊急運転手の指示灯が消されます.スイッチを解放する (テストスイッチ)指示灯が点灯します. 指示灯が点灯します
自動試験と操作指示
- 設置前に,自動テストのためにピンを開けます.
- 配線図に従ってワイヤーを接続する.
- L,N電源をオンにして 時計を起動し 定期的に自己テストします バッテリーを交換して電源をオフにして再計時します
バッテリー使用に関する通知
- バッテリーは,通常の使用条件で半年に一度充電・放電されるべきです.
- 電池が使用されていないときに電路に接続しないでください.電路板の自己消費により電池の過剰な放電を防ぐためです.
- バッテリーを設置し使用する際に熱源から遠ざけ,一定の作業温度範囲内でのみ使用してください.
- バッテリーは涼しく乾燥した環境で保管する必要があります.
- 長時間保存後,必要に応じて12ヶ月ごとに電池を回転させる.
- AC電源が切れており,時計は7日間持続します.電源を入れ替えて再計時します.電源を切って再計時します.
