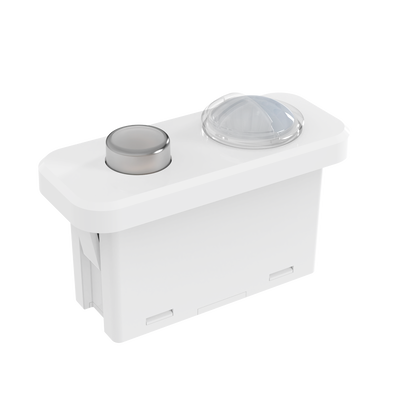

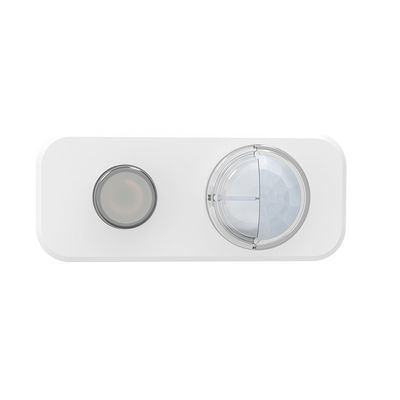

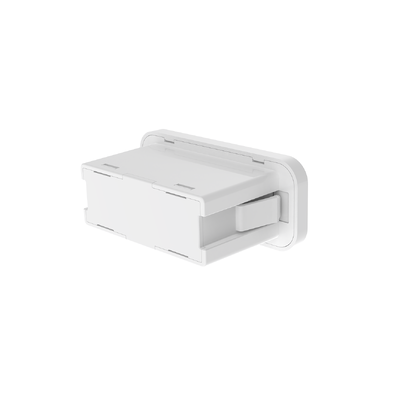

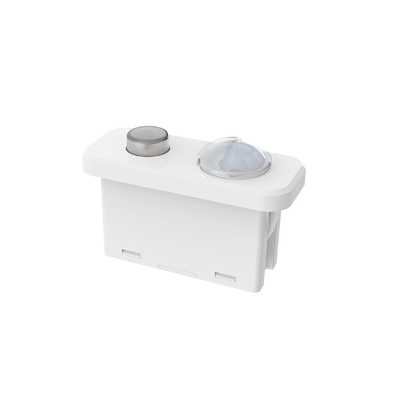

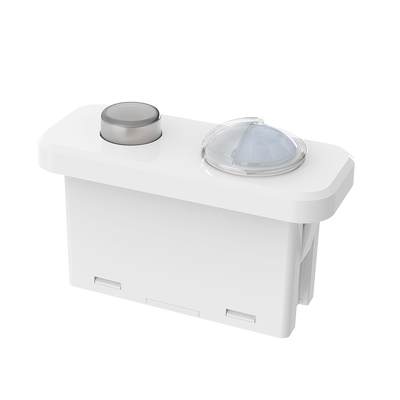

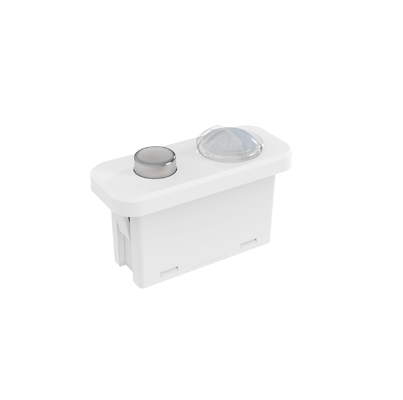

Casambi Dali Bluetooth Network PIRセンサー,Zhaga Book20インターフェース,オフィス用に適したMDA182D IR B1
商品の詳細
| 定格電圧 | 12±1VDC | 動作電流 | 35±5MA |
|---|---|---|---|
| リップル電圧 | <100MVP-P | 出力信号 | ダリ調光 |
| 検出モード | PIR 検出 | 設置高さ | 通常 3m (最大 4m) |
| IP等級 | IP20 | 一生 | 5年保証@TA（屋内） |
| ハイライト | Casambi Dali Bluetooth モーション センサー、Zhaga Book20 PIR センサー、オフィス ワイヤレス モーション検出器,Zhaga Book20 PIR sensor,office wireless motion detector |
||
製品の説明
カサビ・ダリ・ブルートゥース・ネットワークPIRセンサー
Zhaga Book20インターフェース、Dali2 & D4i認証調光可能PIRモーションセンサー（ブルートゥース接続付き）
製品概要
カサビ・ブルートゥース・ネットワーク統合を備えた、最新のオフィス環境向けに設計された、昼光ハーベスティング機能を備えたプロフェッショナルグレードのPIRモーションセンサー。
主な特徴
- 取り付けが簡単な国際標準Zhaga Book20インターフェース
- 最大設置高さ4メートル
- 信頼性の高いパフォーマンスのための5年保証
- オープンスペースオフィスおよび個室に適しています
- 昼光センサー機能付きPIRモーション検知
- アプリ制御付き統合カサビ・ブルートゥース・モジュール
- スマート照明制御用のDALI調光信号を出力
技術仕様
| 入力パラメータ | |
|---|---|
| 定格電圧 | 12±1VDC |
| 動作電流 | 35±5mA |
| リップル電圧 | 100mVp-p未満 |
| 出力パラメータ | |
| 出力信号 | DALI調光 |
| センサーパラメータ | |
| 検知モード | PIR検知 |
| 検知エリア | カサビアプリで設定可能 |
| 保持時間 | カサビアプリで設定可能 |
| 昼光センサー | カサビアプリで設定可能 |
| 昼光優先 | カサビアプリで設定可能 |
| 調光レベル | カサビアプリで設定可能 |
| 検知範囲 | 天井設置高さ3m：半径≧2.5m |
| 設置高さ | 標準3m（最大4m） |
| ワイヤレスパラメータ | |
| BLEモジュール | カサビ・ブルートゥース |
| 動作周波数 | 2.402-2.480GHz |
| 送信電力 | +7dBm（最大） |
| 送信距離 | ポイント・ツー・ポイント最大25m |
| 環境仕様 | |
| 動作温度 | -20℃～+55℃ |
| 保管温度 | -40℃～+80℃、湿度≦85%（結露なきこと） |
| 認証・規格 | |
| 認証 | CE、RoHS 2.0、REACH準拠 |
| IP等級 | IP20 |
| 物理仕様 | |
| 配線 | 2ピンPH2.0端子 |
| 設置 | Zhaga Book20標準 |
| 正味重量 | 15.8±3g |
| 寿命 | 5年保証（屋内使用） |
機能能力
| 機能 | 設定 |
|---|---|
| ON/OFF機能 | カサビアプリ設定 |
| 2段階調光機能 | カサビアプリ設定 |
| 3段階調光機能 | カサビアプリ設定 |
| 昼光ハーベスティング | カサビアプリ設定 |
| 昼光優先 | カサビアプリ設定 |
| ネットワーク機能 | カサビアプリ設定 |
製品寸法と設置
寸法図とカットアウト仕様：
機能図：
配線図：
設置手順：
初期化とデフォルト設定
電源投入後、センサーは動作開始前に45～60秒のウォームアップ時間が必要です。
デフォルト設定：感度：100%、保持時間：5秒、昼光センサー：無効、待機時間：0秒、待機調光レベル：10%
適用ガイドライン
重要な設置上の注意：
- 専門電気技師による設置が必要です - 設置前に電源を切ってください
- PIRセンサーは素材を透過しません - 検知エリアへの明確な視線を確保してください
- 厚着の場合、低温では検知感度が低下します
- センサーを熱源（エアコン、ヒーター）に向けないでください
- 屋内使用のみ - 屋外の太陽光は検知精度に影響します
- 新しい環境での大量設置前に、最低5台でテストしてください
- 低リップルファクター（100mV未満）の安定したDC電源が必要です
検知性能に関する考慮事項：
- 検知距離は、高さ、取り付け位置、および環境温度によって異なります
- 周囲温度が体温（36℃～37℃）に近づくと感度が低下します
- 周囲温度/LEDトレイ温度が55℃を超えると誤作動の可能性があります
- 昼光閾値の測定値は、環境、天候、時刻によって異なります
誤作動の可能性のあるシナリオ：
- 検知範囲に小動物が侵入
- 太陽光、ヘッドライト、白熱灯からの遠赤外線に直接さらされる
- HVACシステムや加湿器からの急激な温度変化
誤作動しない可能性のあるシナリオ：
- ガラスやアクリルなどの赤外線伝送を遮断する障害物
- 熱源のわずかな動きまたは非常に高速な動き
注意：製品仕様は継続的な改善により変更される場合があります。調光性能は、異なるDALI2ドライバーによって異なる場合があります。
